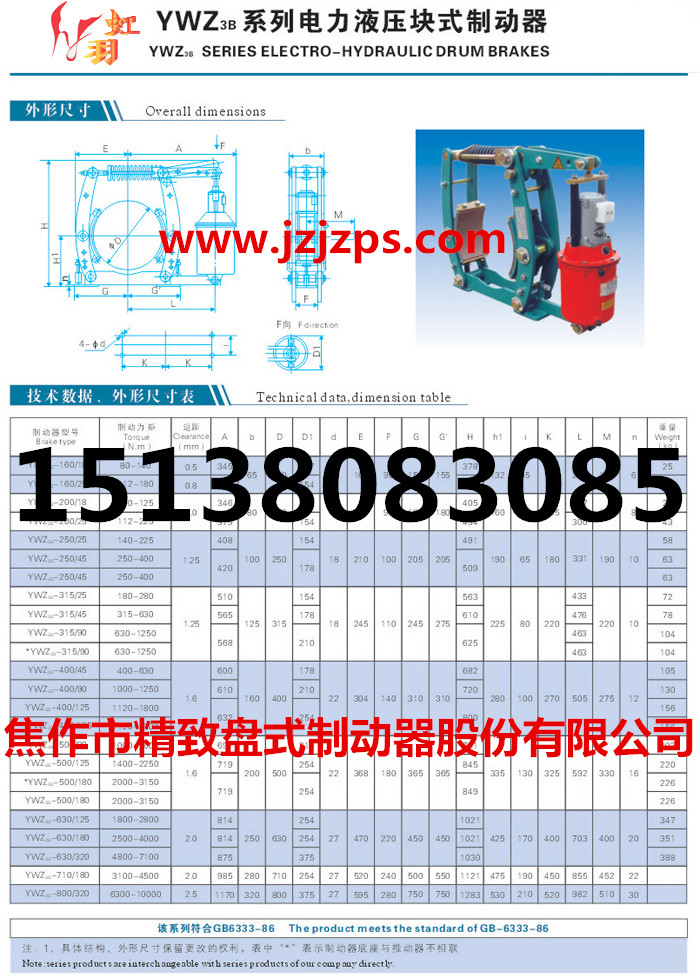

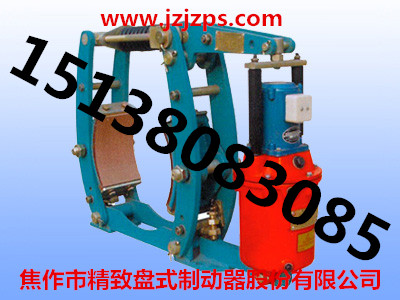

1、  安裝板 2、推動器 3、連桿 4、鋼軌 5、手動裝置 6、鐵鍥 7、摩擦塊 8、螺栓 9、自鎖螺母 10、彈簧 11、自鎖螺母 12、調整螺栓 13、機架板14、杠桿 15、銷孔一 16、銷 17、銷孔二

四、安裝及調試（二）：

1、將機架板（13）、連桿（3）垂直于行車，保證鐵鍥（6）壓緊平行與鋼軌（4）定位；

2、安裝板（1）同時調整ED推動器補償行程（h1），確保補償15-20mm；

3、當ED推動器通電時，鐵鍥距離鋼軌間隔不能小于15mm
引言煤礦提升設備制動器、制動盤安裝質量 ,對于提升系統能否安全運行至關重要。在設計給定參數條件下 ,決定制動力矩因素有 3個方面 :①制動器安裝質量 ;②制動盤安裝質量 ;③液壓站工作情況即建立制動力矩油壓和制動閘空動時間。下面結合《煤礦安裝工程質量檢驗評定標準》ＭＴ50 10— 95標準就制動器、制動盤安裝質量控制和檢驗方法作一介紹。2　盤式制動器、制動盤安裝方法2 .1　安裝前準備工作制動盤一般制造廠家都是配鉆加工 ,組裝前應將制動盤上和滾筒上安裝標記序號核對清楚。再將制動盤與滾筒接合面聯接螺栓孔 ,表面油漆、防銹油、灰塵用金屬清洗劑清洗干凈 ,用干布擦干 ,無油漬、銹跡、水氣為準。盤式制動器安裝前認真查閱施工圖和出廠技術文件 ,基礎放線與主軸應由專業測量人員一并放出 ,并且建立好基準點 ,彈出墨線。依據隨機技術文件和設計圖紙計算出 :制動器支架底板上平面與主軸中心線相對標高關系數值 ;按給定理論摩擦半徑計算出制動器閘瓦邊緣與制動盤內圓邊緣距離。用臥式千斤頂 (2 0 0ｔ)軟管與制動器供油管相連 ,將制動器敞開 ,同時調節制動器彈簧達到同一副閘瓦相距一致 ,大于制動盤厚度。

盤式制動器制動盤固定至輪轂及將其移除的裝置和方法，為此公開了一種盤式制動器總成，其包含：制動盤，該制動盤包括制動盤凸緣，該制動盤凸緣具有延伸穿過制動盤凸緣的厚度的圓形锪孔，圓形锪孔帶有用于在凹陷位置容納制動盤定位螺釘的平滑的帶有斜面的外部和用于容納撬動螺釘的螺紋內部；以及輪轂，包括輪轂凸緣，該輪轂凸緣具有用于延伸穿過輪轂凸緣厚度的制動盤定位螺釘的圓形鉆孔，圓形鉆孔具有用于容納制動盤定位螺釘的螺紋內部，其中，該制動盤定位螺釘用于將制動盤固定至輪轂。圓形锪孔內部的直徑比圓形鉆孔的直徑大，以允許撬動螺釘插入圓形锪孔但不會插入圓形鉆孔。
