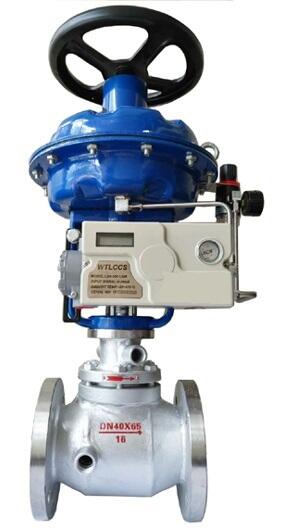

BZJHP氣動保溫夾套單座調節閥

產品價格：￥電儀（人民幣）

規格：BZJHP

發貨地：甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

溫州尼威閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：溫州尼威閥門有限公司

商鋪名稱：溫州尼威閥門有限公司

聯系人：陳威（先生）

聯系手機：

固定電話：

企業郵箱：nwchen@126.com

聯系地址：永嘉縣甌北鎮安豐工業區

郵編：325105

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

氣動保溫夾套單座調節閥概述

氣動保溫夾套單座調節閥，簡稱調節閥或夾套保溫調節閥，是CV3000系列產物之一。該閥適用于需要保溫的場合。氣動保溫夾套單座調節閥當工藝介質的結晶溫度低于情況溫度或流體溫度降低，造成粘度增進或流體涌現凝固時，這時在閥體和上閥蓋處增設蒸汽夾套保溫裝配，使工藝介質知足過程獨霸的需要。調節閥的泄漏量合適ANSI B16.104尺度。氣動調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產物合適GB/T4213-92尺度。

氣動保溫夾套單座調節閥技術參數

公稱通徑DN (mm）(閥芯直徑dn）	20	25	32	40	50	65	80	100	125	150	200
(10)	(12)	(15)	(20)
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L (mm)	16 25 40 60
膜片有效面積Ae (cm2)	280 400 600 1000
信號范圍Pr (kPa)	20～100、40～200
氣源壓力Ps (MPa)	0.14～0.4
固有流量特性	直線、等百分比
固有可調比	50
允許泄漏量	硬閥座：IV級(10 -4閥額定容量)軟閥座：VI級
公稱壓力PN(MPa)	1.0、1.6、4.0、6.4
工作溫度t(℃)	常溫型 -20～200、-40～250、-60～250
散熱型	-40～450、-60～450
高溫型	450～560
低溫型	-60～-100、-100～-200、-200～-250

氣動保溫夾套單座調節閥閥體參數

型式：縱貫單座鍛造球型閥；公稱通徑：20、25mm；公稱壓力：ANSI150、300；JIS10、16、20K；PN1.6、4.0Mpa；毗連型式：法蘭密封面型式：FF、RF、RJ、LG、MFM；法蘭尺度：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等；材料：鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等；上閥蓋：常溫型(P) 0~+230℃；伸長I型(EI) 0~+566。注：工作溫度禁絕跨越各類材料的承諾領域。壓蓋型式：螺栓壓緊式；填料：含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料。

氣動保溫夾套單座調節閥閥內組件

閥芯型式：單座柱塞型閥芯；流量特征：等百分比特征(%CF)和線性特征(LCF)，Cv值從0.04~14的高精度流量特征合適IEC534-2-1976尺度；材料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和其它耐蛻化合金等。
