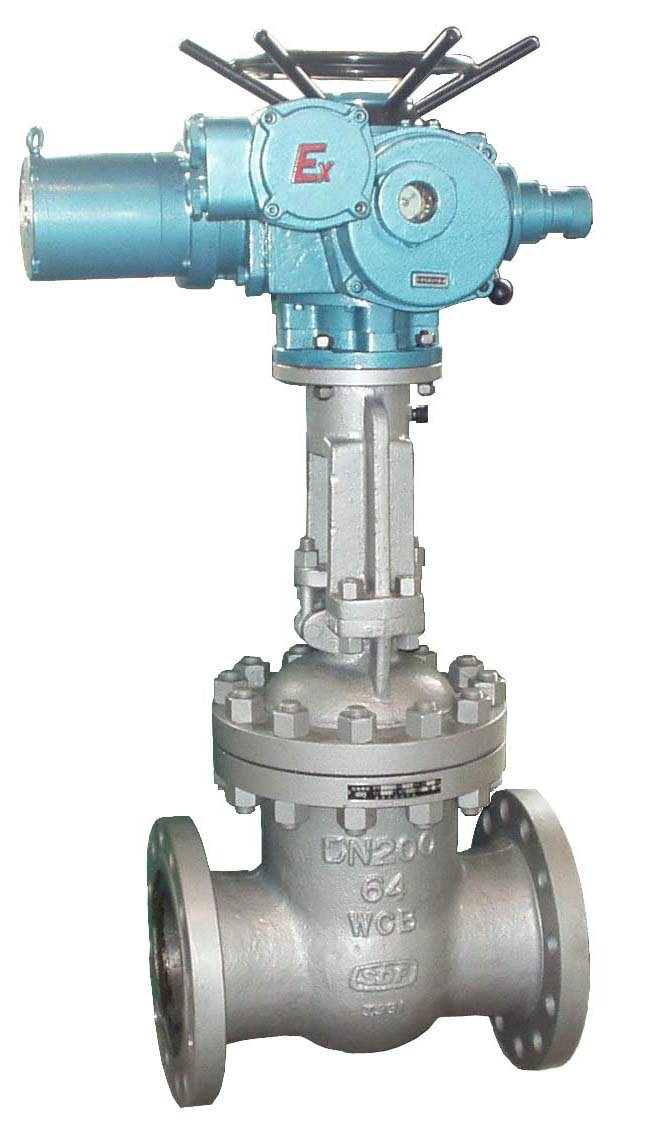

Z941H電動閘閥主要特點及用途
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
電動閘閥設計、制造標準
1．設計制造按GB/T 12234-89
2、結構長度按GB/T 12221-89
3、法蘭連接尺寸按：JB/T 79-94
4、閥門檢查和試驗按GB/T 13927-92
電動閘閥主要性能規范
|
公稱壓力(MPa) |
試驗壓力(MPa) |
|||
|
殼體 |
密封(液) |
密封(氣) |
上密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.8 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.6 |
0.6 |
17.6 |
電動法蘭閘閥適用范圍
|
殼體材料 |
適用介質 |
適用溫度（℃） |
|
碳素鋼(C型) |
水、蒸汽、油品 |
≤425 |
|
鉻鎳鈦鋼(P型) |
硝酸類 |
≤200 |
|
鉻鎳鉬鈦鋼(R型) |
醋酸類 |
≤200 |
|
鉻鉬鋼(I型) |
水、蒸汽、油品 |
≤550 |
電動法蘭閘閥主要連接及外形尺寸(PN64)
|
公稱通徑DN(in) |
主要外形尺寸及連接尺寸(mm) |
電動裝置 |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
z-Φd |
f |
f2 |
H |
||
|
Z940、Z941、Z942 |
|||||||||||
|
50 |
250 |
175 |
135 |
105 |
88 |
26 |
4-Φ23 |
3 |
4 |
667 |
ZB15 |
|
65 |
280 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
3 |
4 |
685 |
ZB15 |
|
80 |
310 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
3 |
4 |
748 |
ZB20 |
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
3 |
4.5 |
845 |
ZB20 |
|
125 |
400 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
3 |
4.5 |
920 |
ZB20 |
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
3 |
4.5 |
1009 |
ZB40 |
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
3 |
4.5 |
1253 |
ZC60 |
|
250 |
650 |
470 |
400 |
345 |
313 |
48 |
12-Φ41 |
3 |
4.5 |
1449 |
ZC60 |
|
300 |
750 |
530 |
460 |
412 |
361 |
54 |
16-Φ41 |
4 |
4.5 |
1867 |
ZC90 |
|
350 |
850 |
595 |
525 |
475 |
422 |
60 |
16-Φ41 |
4 |
5 |
1913 |
ZC120 |
|
400 |
950 |
670 |
585 |
525 |
474 |
66 |
16-Φ48 |
4 |
5 |
2017 |
ZC180 |
|
500 |
1150 |
800 |
705 |
640 |
576 |
70 |
20-Φ54 |
4 |
5 |
2459 |
ZC250 |
