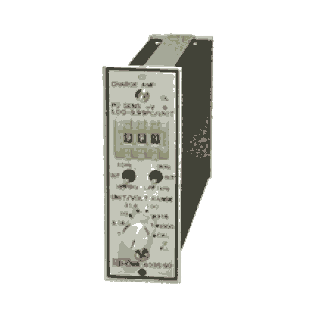

昭和測器 振動測量用載荷放大器 Model-4035-50
昭和測器 振動測量用載荷放大器 Model-4035-50
昭和測器 振動測量用載荷放大器 Model-4035-50

仕様

入力端子	絶縁型BNCコネクタ
適応検出器	電荷出力型検出器（pC型)、プリアンプ內蔵型検出器(mV型)
定電流駆動電源	+24V、3mA定電流（プリアンプ內蔵型検出器使用時）
周波數特性	0.5Hz～100kHz???+1、-3dB 1Hz～50kHz???±1dB 5Hz～20kHz???±0.5dB
フルスケール感度	標準型(4035-50)：1V/1pC(mV)～10,000pC(mV) 高感度型(4035-51)：1V/0.1pC(mV)～1,000pC(mV) 大入力型(4035-52)：1V/10pC(mV)～100,000pC(mV) 最大入力型(4035-53)：1V/100pC(mV)～1,000,000pC(mV)
測定範囲 （センサ感度：レンジ）	標準型の場合 1.00～9.99pC(mV)/UNIT：1、3、10、30、100、300、1,000UNIT/V 10.0～99.9pC(mV)/UNIT：0.1、0.3、1、3、10、30、100UNIT/V 100～999pC(mV)/UNIT：0.01、0.03、0.1、0.3、1、3、10UNIT/V
出力	AC出力(BNCコネクタ) 最大出力電圧±10V（±1V/FS） 但しレンジ300は最大±3.16V、レンジ1,000は最大±1V DC出力(DSUBコネクタ) 最大出力電圧+10V（+1V/FS） 但しレンジ300は最大+3.16V、レンジ1,000は最大+1V
ノイズレベル（ｔｙｐ.）	全帯域：(1)〔0.008pCrms+入力容量1,000pF毎に0.005pCrms〕の 入力換算値と(2)5mV（RMS）の大きい方 狹帯域：0.5Hz、100pC/V??????????10μV/√Hz 20～1,000Hz、100pC/V????1μV 全帯域(mV)：(1)10μVrmsの入力換算値と②5mVrmsの大きい方
確度	1,000Hz、入力容量1,000pF以下のとき、全レンジで1.5%以內
フィルタ	LPF：1,000Hz、10,000Hz（-12dB/OCT） HPF：3Hz、10Hz（-12dB/OCT）
溫度、濕度範囲	-20℃～+60℃、90%RH以下
電源	DC±9V～±15V又は、ACアダプタによりAC100～240V 多チャンネル収納ケースに組込時は、電源ユニットを使用可能 電源ユニットMODEL-4035-10M（AC100V、10CHまで駆動可）
寸法、質量	寸法：34.5(W)×99(H)×152(D)mm 外形図參照 質量：約350g

製品の特徴

“チャージアンプMODEL-4035-50は検出器から出力された 電荷信號を電圧信號に変換する高精度なチャージアンプです。 電荷出力型、プリアンプ內蔵型加速度センサに対応します。 出力を振動解析器を接続することにより多彩な解析が可能です。 計測用チャージアンプとして、ライン等の振動監視用チャージアンプとして、 低価格、高精度なチャージアンプをお試し下さい�！�

• 高精度、低価格を実現しています。
• ダイナミックレンジ100dB以上、微小から大加速度まで幅広く対応可能。
• 低ノイズ設計のため微小振動にも強いチャージアンプです。
• ハイパスフィルタ、ローパスフィルタにて不要ノイズ成分をカットできます。
• 電荷出力型、プリアンプ內蔵型加速度センサ対応可能。
• ACアダプタ使用にて1CHから計測可能。
• レンジ7段を內蔵した小型、軽量の高性能チャージアンプです。
• アンプ內蔵センサにも対応しております。
•
•
•
•
