l 適用于顆粒度小,流速低,雷諾數小的流體

1. 用途及特點

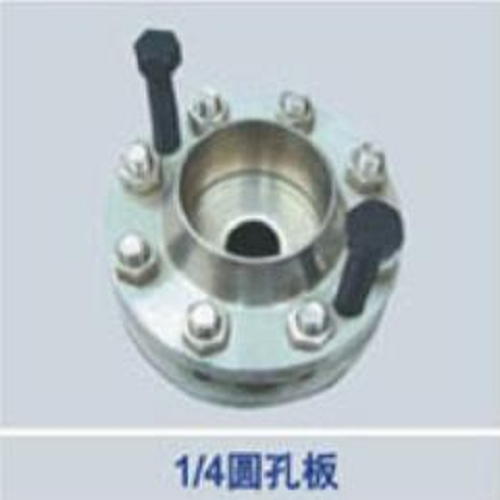

1/4圓孔板和1/4圓噴嘴節流裝置，主要用于低雷諾數流體介質的流量測量，由于它同時具有孔板和噴嘴的互補性，在低雷諾數區域測量時，性能十分穩定。1/4圓孔板是孔板的入口邊緣縱截面是一個圓的1/4。同樣，1/4圓噴嘴是1/4圓的半徑大于孔板的厚度。

2. 結構

2.1 1/4圓孔板節流裝置示意圖見圖1：

          圖1

2.2 1/4圓噴嘴的兩種結構形式：3＜r ＜1/2（D-d）        和r≥1/2（D-d）

a .1/4圓噴嘴3＜r ＜ 1/2（D-d）                          b .1/4圓噴嘴r≥1/2（D-d）

c . 寬邊1/4圓噴嘴3＜ r ＜ 1/2（D-d）         （帶寬邊）     d . 寬邊1/4圓噴嘴r≥ 1/2（D-d）          （帶寬邊）

3.  主要技術數據

3.1測量范圍：

a. 取壓方式：1/4圓孔板一般采用法蘭取壓和鉆孔取壓   1/4圓噴嘴采用角接環室取壓

b. 公稱通徑：25mm≤DN≤150mm

c. 孔徑比：0.2 ≤β≤0.58

d. 工作溫度：≤350℃

e. 公稱壓力：≤4.0MPa

f. 孔板厚度下限值見表1

                                                                表1

3.2 型號表示方法：   BYW－Q/R－□□□

  BYW －節流裝置；  Q/R－節流元件形式

Q－1/4圓孔板    R－1/4圓噴嘴    □□□－公稱通徑

3.3 供貨范圍：1套1/4圓孔板或1/4圓噴嘴，全套取壓法蘭、雙頭螺栓和螺母、頂絲、連接法蘭等，

2套墊片，1套上、下游直管段（按用戶要求）。
