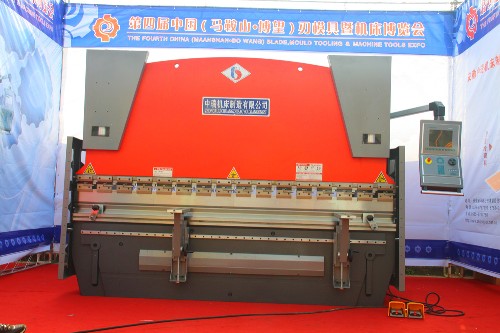

電液伺服數控折彎機

本系列液壓折彎機是雙缸上動式的數控液壓折彎機，它通過伺服比例閥上的各類閥門動作來驅動左右油缸的伸長與返回,從而帶動滑塊的上升與下降�；瑝K的同步采用全閉環電液伺服控制技術，滑塊位置信號由兩側光柵尺反饋給數控系統，再由數控系統控制同步閥的開口大小，自動調節油缸進油量的多少，從而控制滑塊(Y1、Y2)軸的同步運行，始終保持對工作臺的平行狀態。
采用的相關系統為：
    控制系統：荷蘭Delem公司的專用數控系統DA65W，系統采用微軟工業專用操作系統Windows CE。
    液壓系統：德國Bosch公司伺服閥，液壓單元上有真空篩過濾及電子過濾雙重過濾系統。
    傳動系統：高精密的滾珠絲桿及直線導軋，日本安川伺服電機。
    補償機構：采用滑塊和工作臺雙向補償，實現無盲區補償，從而保證折彎的精度。
    控制軸數：Y1、Y2、X、R、H軸；
             Y1、Y2軸定位精度±0.01mm，重復定位精度0.01mm；
             X軸定位精度±0.025mm，重復定位精度0.025mm；
             R軸定位精度±0.025mm，重復定位精度0.025mm；
    該折彎機，除了可讓后擋指數前后移動之外，對于不同高度的工件，后擋指也可以上下移動未完成工作的定位。
    另外本公司可以根據客戶的要求，對設備的后定位也可以單獨的控制，即8＋1軸（Y1、Y2、X1、X2、R1、R2、Z1、Z2、H），此種系列的折彎機可以對不同角度的工作一次折彎成型。
