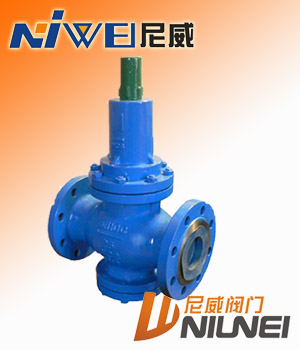

Y42X彈簧薄膜式減壓閥,可調式減壓閥,法蘭式減壓閥,彈簧減壓閥

產品價格：￥100（人民幣）

規格：DN15~300

發貨地：尼威公司

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

溫州尼威閥門有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：溫州尼威閥門有限公司

商鋪名稱：溫州尼威閥門有限公司

聯系人：陳威（先生）

聯系手機：

固定電話：

企業郵箱：nwchen@126.com

聯系地址：浙江省永嘉縣甌北和二工業區

郵編：325015

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

Y42X彈簧薄膜式減壓閥

彈簧薄膜式減壓閥結構特點

    本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
    本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
    本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

彈簧薄膜式減壓閥主要技術參數

彈簧薄膜式減壓閥主要零件材料

公稱壓力(Mpa)	1.0	1.6	2.5
殼體試驗壓力(Mpa)*	1.5	2.4	3.75
密封試驗壓力(Mpa)	1.0	1.6	2.5
最高進口壓力(Mpa)	1.0	1.6	2.5
出口壓力范圍(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

彈簧薄膜式減壓閥流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

彈簧薄膜式減壓閥主要外形尺寸：

型號	公稱壓力PN(Mpa)	公稱通徑 DN(mm)	尺寸 (mm)
型號	公稱壓力PN(Mpa)	公稱通徑 DN(mm)	L	H₁	H₂	H	D₁	D₂	Z-фd	Kg
Y42X-16	1.6	20	160	89	220	105	75	55	4-14	11
		25	180	101	335	115	85	65	4-14	13.5
		32	200	107	345	135	100	78	4-18	17
		40	220	113	370	145	110	85	4-18	20.5
		50	250	120	370	160	125	100	4-18	23
		65	280	125	370	180	145	120	4-18	26
		80	310	140	460	195	160	135	8-18	38.5
		100	350	150	520	215	180	155	8-18	40.5
		125	400	190	560	245	210	185	8-18	56
		150	450	205	580	280	240	210	8-22	90
		200	550	220	630	335	295	265	12-22	106
		250	600	270	750	405	355	320	12-25	145
		300	800	310	780	460	410	375	12-25	330
		350	850	390	850	520	470	435	16-25	505
		400	900	420	925	580	525	480	16-30
Y42X-25	2.5	20	160	89	220	105	75	55	4-14	12
		25	180	101	335	115	85	65	4-14	15
		32	200	107	345	135	100	78	4-18	18.5
		40	220	113	370	145	110	85	4-18	22
		50	250	120	370	160	125	100	4-18	25
		65	280	125	370	180	145	120	4-18	28
		80	310	140	460	195	160	135	8-18	41
		100	350	150	520	230	190	160	8-23	60
		125	400	200	560	270	220	185	8-25	97
		150	450	210	580	300	250	218	8-28	114
		200	550	245	630	360	310	278	12-25	153
