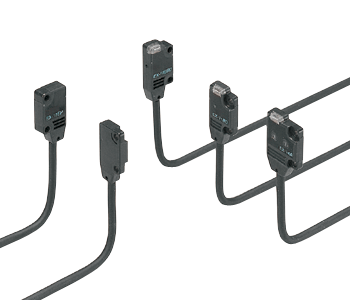

超小型，厚度僅3.5mm |
高速反應：0.5ms |
可靈活安裝 |
| 體積只有W10×H14.5×D3.5mm(透過型，正面檢測型)，可安裝在狹小空間內。 |
適合檢測細小部件和高速移動的物體。 |
擴散反射型傳感器是正面檢測，由于薄，看上去可被直接粘合在安裝基座上，透過型傳感器可同時進行正面檢測和側面檢測，并可靈活安裝。 |
清晰易見的雙色指示燈 |
防水 |
工作模式開關 |
| 小型體積，并裝備有方便的雙色指示燈。 |
其保護構造達到IP67，并且其金屬配件用的全部是不銹鋼，所以可以用水沖洗。 注： 如果傳感器在工作時暴露在水中，它也許會檢測水滴本身。 |
透過型傳感器在分叉器上裝備了工作模式開關，可在啟動前檢測其可工作性。 |
10倍耐用性 |
紅色光線使對光容易 |
|
| EX-10-R上的易彎曲電纜比以往的型號耐用10倍。它最適合于移動物體，如機械手等。 | 從投光器中發射出的紅色LED光線，易于對齊檢測頭。 |
區分PCB位置 |
區分PCB位置檢測IC |
檢測PCB架 |
檢測晶片盒 |
檢測薄環 |
檢測托盤上電容器的缺少 |
可用M3螺絲安裝 |
||
| 備有防腐蝕不銹鋼安裝支架。 · MS-EX10-1[冷軋碳鋼(SPCC)]和MS-EX10-11[不銹鋼(SUS304)](正面檢測型傳感器的安裝支架) |
· MS-EX10-2[冷軋碳鋼(SPCC)]和MS-EX10-12[不銹鋼(SUS304)](側面檢測型傳感器的安裝支架) |
· MS-EX10-3[冷軋碳鋼(SPCC)]和MS-EX10-13[不銹鋼(SUS304)](L型安裝支架) |
最小檢測物體：φ1mm |
長檢測距離：1m(EX-19□) |
| EX-11□ ，EX-11E□ ，EX-15和EX-15E都裝有φ 1mm狹縫透光罩，可檢測φ 1mm以上的物體。因此，適合于精確定位或小部件檢測。 |
僅3.5mm的厚度可達到1m的檢測距離，可用來檢測更寬的IC盤。 |
背景限制(EX-14□) |
|
| · 不受背景影響 當一個有光澤的背景被隔離在100mm以外時，傳感器就檢測不到。(但是，背景需正對傳感器。) |
· 可檢測黑色物體 由于它是限定反射型，所以可用來檢測深色物體。 |
| 種類 | 形狀 | 檢測距離 | 型號 | 輸出工作 | 輸出 | |||
| N P N 輸 出 型 |
透 過 型 |
正 面 檢 測 |
 |
150mm | EX-11A | 入光時ON | NPN開路集電極晶體管 | |
| EX-11B | 遮光時ON | |||||||
| 500mm | EX-13A | 入光時ON | ||||||
| EX-13B | 遮光時ON | |||||||
| 1m | EX-19A | 入光時ON | ||||||
| EX-19B | 遮光時ON | |||||||
|
150mm | EX-15 | 可選擇 入光時ON 或遮光時ON |
|||||
| 500mm | EX-17 | |||||||
|
500mm | EX-17W | ||||||
| 側 面 檢 測 |
 |
150mm | EX-11EA | 入光時ON | ||||
| EX-11EB | 遮光時ON | |||||||
| 500mm | EX-13EA | 入光時ON | ||||||
| EX-13EB | 遮光時ON | |||||||
|
150mm | EX-15E | 可選擇 入光時ON 或遮光時ON |
|||||
| 500mm | EX-17E | |||||||
|
正 面 檢 測 |
 |
2～25mm(注) (中心：10mm) |
EX-14A | 入光時ON | |||
| EX-14B | 非入光時ON | |||||||
| P N P 輸 出 型 |
透 過 型 |
正 面 檢 測 |
 |
150mm | EX-11A-PN | 入光時ON | PNP開路集電極晶體管 | |
| EX-11B-PN | 遮光時ON | |||||||
| 500mm | EX-13A-PN | 入光時ON | ||||||
| EX-13B-PN | 遮光時ON | |||||||
| 1m | EX-19A-PN | 入光時ON | ||||||
| EX-19B-PN | 遮光時ON | |||||||
| 側 面 檢 測 |
 |
150mm | EX-11EA-PN | 入光時ON | ||||
| EX-11EB-PN | 遮光時ON | |||||||
| 500mm | EX-13EA-PN | 入光時ON | ||||||
| EX-13EB-PN | 遮光時ON | |||||||
|
正 面 檢 測 |
 |
2～25mm(注) (中心：10mm) |
EX-14A-PN | 入光時ON | |||
| EX-14B-PN | 遮光時ON | |||||||
注：傳感器不附帶安裝支架，請從另售的傳感器安裝支架系列中選擇(6種類型)。當有光澤的背景被隔離在100mm以外時，傳感器就檢測不到。(但是，背景需正對傳感器。)
| 種類 | 標準 | 耐彎曲電纜型(2m) | 5m電纜長度型 | ||
| 透過型 | 正 面 檢 測 |
EX-11A | EX-11A-R | EX-11A-C5 | |
| EX-11B | EX-11B-R | EX-11B-C5 | |||
| EX-13A | EX-13A-R | EX-13A-C5 | |||
| EX-13B | EX-13B-R | EX-13B-C5 | |||
| EX-19A | EX-19A-R | EX-19A-C5 | |||
| EX-19B | EX-19B-R | EX-19B-C5 | |||
| 分叉器上帶 工作模式開關 |
EX-15 | ------ | EX-15-C5 | ||
| EX-17 | ------ | EX-17-C5 | |||
| 側 面 檢 測 |
EX-11EA | EX-11EA-R | EX-11EA-C5 | ||
| EX-11EB | EX-11EB-R | EX-11EB-C5 | |||
| EX-13EA | EX-13EA-R | EX-13EA-C5 | |||
| EX-13EB | EX-13EB-R | EX-13EB-C5 | |||
| 分叉器上帶 工作模式開關 |
EX-15E | ------ | EX-15E-C5 | ||
| EX-17E | ------ | EX-17E-C5 | |||
| 限定反射型 (擴散光軸型) |
正面檢測 | EX-14A | EX-14A-R | EX-14A-C5 | |
| EX-14B | EX-14B-R | EX-14B-C5 | |||
| 品名 | 型號 | 說明 |
| 傳感器安裝支架 | MS-EX10-1 | 正面檢測型傳感器安裝支架[冷軋碳鋼(SPCC)] (透過型傳感器需2個支架。) |
| MS-EX10-2 | 側面檢測型傳感器安裝支架[冷軋碳鋼(SPCC)] (透過型傳感器需2個支架。) | |
| MS-EX10-3 | L型安裝支架[冷軋碳鋼(SPCC)] (透過型傳感器需2個支架。)。) | |
| MS-EX10-11 | 正面檢測型傳感器安裝支架[不銹鋼(SUS304)] (透過型傳感器需2個支架。) | |
| MS-EX10-12 | 側面檢測型傳感器安裝支架[不銹鋼(SUS304)] (透過型傳感器需2個支架。) | |
| MS-EX10-13 | L型安裝支架[不銹鋼(SUS304)] (透過型傳感器需2個支架。) | |
| 狹縫透光罩 | OS-EX10-12 (狹縫尺寸：φ 1.2mm) |
單側安裝時 ·檢測距離： 600mm[EX-19□]250mm[EX-13□,EX-17□] ·最小檢測物體：φ2mm |
| 雙側安裝時 ·檢測距離： 400mm[EX-19□]200mm[EX-13□,EX-17□] ·最小檢測物體：φ 1.2mm |
||
| OS-EX10-15 (狹縫尺寸：φ 1.5mm) |
單側安裝時 ·檢測距離： 800mm[EX-19□]350mm[EX-13□] ·最小檢測物體：φ2mm |
|
| 雙側安裝時 ·檢測距離： 500mm[EX-19□]300mm[EX-13□] ·最小檢測物體：φ 1.5mm |
||
| OS-EX10E-12 (狹縫尺寸：φ 1.2mm) |
單側安裝時 ·檢測距離：250mm[EX-13E□,EX-17E□] ·最小檢測物體：φ2mm |
|
| 雙側安裝時 ·檢測距離：200mm[EX-13E□,EX-17E□] ·最小檢測物體：φ 1.2mm |
||
| 傳感器檢查器(注) | CHX-SC2 | 適用于透過型傳感器的光軸對齊。受光器的最佳位置由指示燈和音頻信號指示。 |
| 安裝螺絲 | MS-M2 | 安裝帶墊圈的螺絲(50件一套)。由于它附帶的是彈簧墊圈，所以可以牢固安裝。 |
注：詳情請參閱《特殊用途、外圍設備篇產品目錄》傳感器檢查器CHX-SC2。
