一、JTG-ZM-GST9624概述:

JTG-ZM-GST9624型點型紫外火焰探測器（以下簡稱探測器）通過探測物質燃燒所產生的紫外線來探測火災，適用于火災發生時易產生明火的場所，對發生火災時有強烈的火焰輻射或無陰燃階段的火災以及需要對火焰作出快速反應的場所均可采用本探測器。探測器與其它探測器配合使用，更能及時發現火災，盡量減少損失。本探測器主要具有以下特點：
（1）內置單片機，由單片機進行信號處理及與火災報警控制器通訊；
（2）采用智能算法，既可以實現快速報警，又可以降低誤報率；
（3）三級靈敏度設置，適用于不同干擾程度的場所；
（4）傳感部件選用技術先進的紫外光敏管，具有靈敏度高，性能可靠，抗粉塵污染、抗潮濕及抗腐蝕能力強等優點。

二、JTG-ZM-GST9624主要技術指標:

（1）工作電壓：總線24V（16V～28V）
（2）監視電流≤2mA
（3）報警電流≤2.5mA
（4）線制：控制器二總線，無極性
（5）探測角度≤800
（6）保護面積：S=（h×tgα）2π
 h：探測器距地面高度，α=400
（7）報警確認燈：紅色，巡檢時閃亮，報警時常亮
（8）使用環境：
         溫度：-10℃～＋55℃
         相對濕度≤95%，不結露
（9）編碼方式：電子編碼（編碼范圍為1～242）
（10）外形尺寸：
         直徑：100mm，高：53.4mm(帶底座)

三、JTG-ZM-GST9624使用場合:

在下列情形的場所，不宜使用本探測器
（1）可能發生無焰火災的場所
（2）在火焰出現前有濃煙擴散的場所
（3）探測器的“視線”易被遮擋
（4）探測器易受陽光直接或間接照射
（5）現場有較強紫外線光源，如鹵鎢燈等
（6）在正常情況下有明火、電焊作業以及X射線、弧光、火花等影響

四、JTG-ZM-GST9624結構特征、安裝與布線:

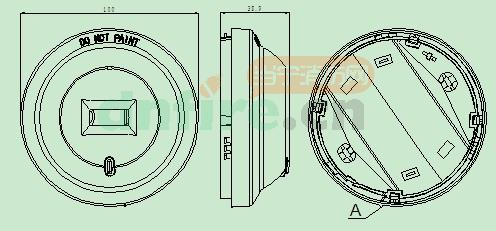

探測器的外形結構示意圖如圖1：

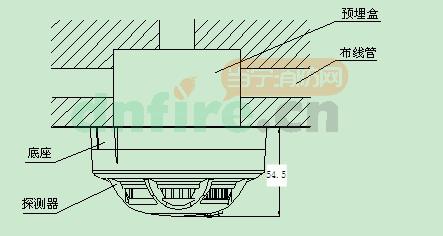

探測器安裝方式示意圖如圖2所示，接線盒可采用86H50型標準預埋盒。

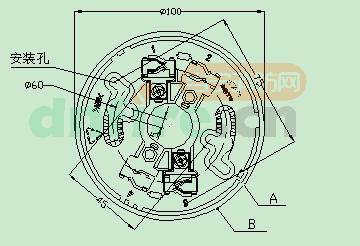

DZX-01型定位底座示意圖如圖3：

底座上有兩個帶數字標識的接線端子，安裝時先將底座用兩個螺釘固定，然后將探測器總線分別接在接線端子1、3上（不分極性）。
探測器與底座上均有定位凸棱，使探測器具有唯一的安裝位置。待底座安裝牢固后，將探測器底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底座上。
布線要求：與JTY-GD-G3型點型光電感煙火災探測器相同。
