1。SPD常規安裝要求 浪涌保護器采用35MM標準導軌安裝

  對于固定式SPD，常規安裝應遵循下述步驟： 確定放電電流路徑   標記在設備終端引起的額外電壓降的導線，為避免不必要的感應回路，應標記每一設備的PE導體，   設備與SPD之間建立等電位連接。   要進行多級SPD的能量協調

當載流分量導線是閉合回路的一部分時，由于此導線接近電路而使回路和感應電壓而減少。

  為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合，需進行一定測量。通過感應源與犧牲電路的分離、回路角度的選擇和閉合回路區域的限制能降低互感，

電涌保護器適用于抑制由過電壓產生的流經電流，  這種電流相當于直擊雷產生的電流。  此產品已成功通過10/350波形的標準檢測（I級測試）。

 電涌保護器可進一步減低電壓，  因為配電柜的下游即Type  2  電涌保護器安裝處，  電壓依然可進入電力系統。

適用于抑制由過電壓產生的流經電流，  這種電流相當于間接雷或操作過電壓產生的電流。  此產品已成功通過8/20波形的標準檢測（II級測試）。

揚州浪涌電氣生產二級電涌保護器SPD(電源防雷器、電源避雷器、浪涌保護器、過壓保護器，20，40，60，80,100KA浪涌保護器）

產品介紹：

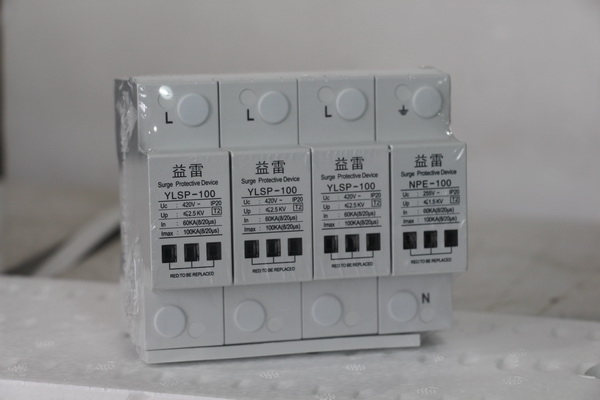

益雷60KA二級電涌保護器（Surge Protection Device，簡稱SPD）(又稱電源防雷器、電源避雷器、浪涌保護器、過壓保護器)，適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電線路系統的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZ OB或LPZ1區與LPZ2區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準。

功能特點：

 1、可選遙信端子報示功能，便于遠程報示監控。

 2、可承受60KA(8/20μs)雷電流沖擊。

 3、反應速度快，動作響應時間小于25ns。

 4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。

 5、內置熱脫扣失效脫離裝置，使保護器因過熱、擊穿失效時能自動斷開。

 6、可視告示窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。

產品應用和安裝位置：

揚州浪涌電氣II級系列電涌保護器適用于雷擊區域的LPZOB或LPZ1區與LPZ2區交界處，通常并聯安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內。

60KA二級電涌保護器SPD(電源防雷器、電源避雷器、浪涌保護器、過壓保護器，20，40，80,100KA浪涌保護器）
