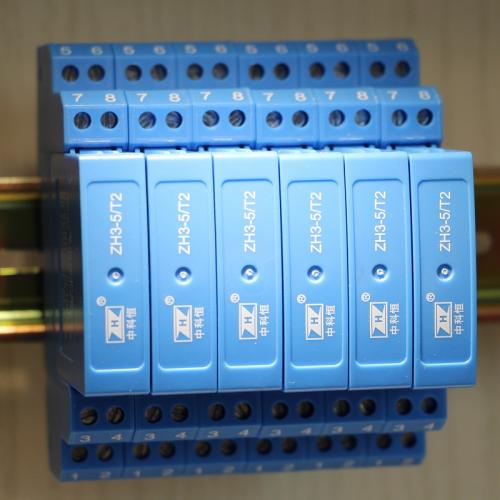

控制信號、模擬信號浪涌保護器
中恒防雷器/電源防雷器/信號防雷器/避雷針/控制防雷器/視頻防雷器/網絡防雷器/防雷器報價/防雷器廠家/防雷器/OBO防雷器/DEHN防雷器/提前放電避雷針/中恒三合一二合一防雷器/國安網絡電源二合一防雷器/浪涌保護器SPD
揚州中恒防雷器廠家，優質價廉， 誠信為本，歡迎咨詢專業生產防雷器，避雷針，三合一二合一防雷器，等電位連接排，OBO防雷器，DEHN防雷器
產品介紹
控制信號浪涌保護器依據IEC和GB標準設計。適用于開關量/模擬量信號/通訊專線/遙測信號/遙控信號/儀器儀表4-20mA等信號設備的電涌保護。
產品的采用接線端子式接口，可保護1-2條線路,多種額定電壓選擇。
產品采用兩級串聯式電路結構，反應時間皮秒級，可以充分保護采用半導體器件的設備。
產品適用范圍
1.安防系統：遙測線路、遙控線路、通訊線路
2.消防系統：遙測線路、遙控線路、通訊線路
3.工業控制系統：遙測線路、遙控線路、通訊線路
4.其它控制系統：遙測線路、遙控線路、通訊線路
|
型號 |
ZH3-5/T2 |
ZH3-12/T2 |
ZH3-24/T2 |
|
標稱電壓Un |
5VDC |
12VDC |
24VDC |
|
最大直流工作電壓Uc |
6VDC |
18VDC |
32VDC |
|
通用標稱電流IL |
800mA |
800mA |
800mA |
|
總標稱放電電流In(8/20μs,C2) |
20kA |
20kA |
20kA |
|
每線標稱放電電流In(8/20μs,C2) |
10kA |
10kA |
10kA |
|
每線雷電沖擊電流Iimp(10/350μs) |
2.5kA |
2.5kA |
2.5kA |
|
保護電壓Up(8/20μs),C2 |
L-L≤40V |
L-L≤60V |
L-L≤60V |
|
L-PE≤550V |
L-PE≤550V |
L-PE≤550V |
|
|
保護電壓Up(1kV/μs),C3 |
L-L≤40V |
L-L≤60V |
L-L≤60V |
|
L-PE≤550V |
L-PE≤550V |
L-PE≤550V |
|
|
串聯阻抗 |
1Ω |
||
|
截止頻率fG |
1.0MHz |
||
|
響應時間 |
＜1ns |
||
|
工作溫度范圍 |
-40℃- +80℃ |
||
|
相對濕度 |
5%-95% |
||
|
外形尺寸（長*寬*高） |
90*12.5*77.5mm |
||
|
安裝方式 |
35mm DIN導軌 |
||
|
接地方式/導軌接地導線截面積 |
接地螺絲端子/4-6mm2 |
||
|
鎖緊扭矩 |
0.4Nm |
||
|
連接端子導線規格 |
0.2--2.5mm2 |
||
|
外殼材料 |
PA |
||
