KTC153-Z(A) 礦用本安型無線中繼器

（采煤機遙控啟停裝置）

一、KTC153-Z(A)主要用途及適用范圍

KTC153-Z(A) 礦用井巷通訊裝置／采煤機遙控裝置(簡稱、遙控裝置) ,系礦用本質安全型設備，可工作在具有煤塵和甲烷等爆炸性混合物、但無破壞絕緣的氣體環境中，該遙控裝置具有，分別啟動/停止采煤機刮板機及相互閉鎖功能，又具有手持臺同主臺、手持臺與手持臺間雙向通話功能。

二、KTC153-Z(A)配套組成

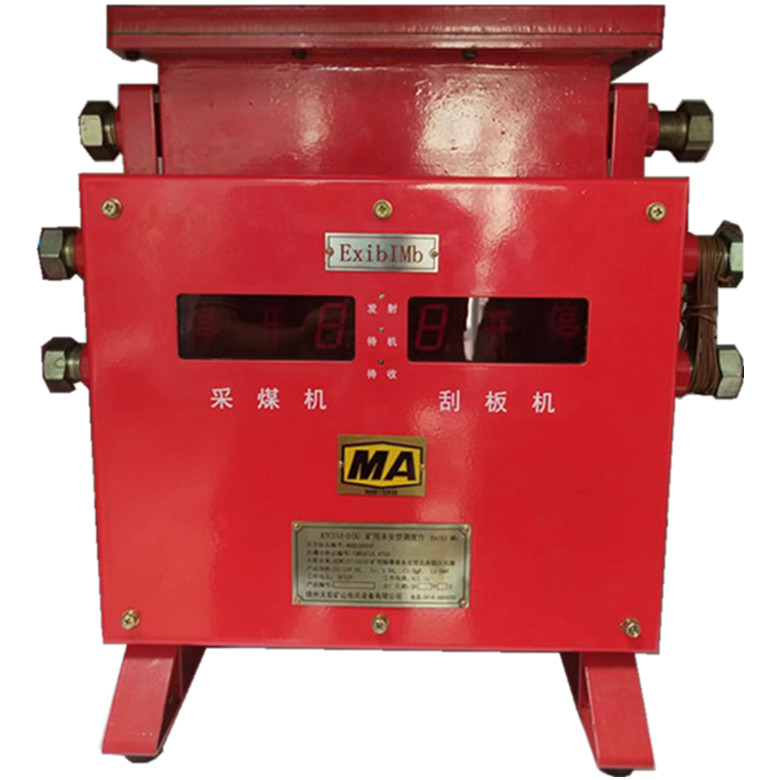

3、KTC153-Z(A) 礦用本安型無線中繼器

1.電源輸入DCI2V???????? 2.開關?????????????? 3.備用??????????????? 4.送話器

5.射頻輸出? ????????????6.采煤機控制連線???? 7.刮板機控制連線????? 8.刮板機工作狀態

9.通訊狀態工作指示????? 10.采煤機工作狀態??? 11.音量調節?????????? 12.喇叭

3.1 防爆型式及關聯設備

3.1.1 防爆型式：礦用本質安全型，標志為 ExibIMb

3.1.2 關聯設備：KDW127/12(A) 礦用隔爆兼本安型直流穩壓電源

3.2 主要電氣性能

3.2.1 發信：165MHz/收信：145MHz

3.2.2 信道數：16 信道可調

3.2.3 工作方式：異頻雙功

3.2.4 調制方式：調頻

3.2.5 發射功率：0.5～1.2W

3.2.6 收靈敏度：≤0.5uV

3.2.7 工作電流：≤ 1A

3.2.8 輸出控制信號為繼電器無源接點（常開/常閉），接點容量：DC24V／200mA（阻性負載）。

3.3 使用環境

3.3.1 環境溫度：0℃~40℃；

3.3.2 平均相對濕熱：不大于 95％ (25℃) ；

3.3.3 大氣壓力：80~106kPa；

3.3.4 機械環境：無顯著振動和沖擊的場合；

3.3.5 有煤塵、甲烷等爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

4、KDW127/12(A) 礦用隔爆兼本安型直流穩壓電源

1.本安輸出：DC12V/1.2A

2.外接地螺栓

3.AC85～265V輸入

4.1 防爆型式及關聯設備

4.1.1 防爆型式：礦用隔爆兼本質安全型標志為 Exd[ib]IMb

4.1.2 關聯設備 KTC153-Z(A) 礦用本安型無線中繼器

4.2 使用環境

4.2.1 環境溫度：0℃~40℃；

4.2.2 平均相對濕熱：不大于 95％ (25℃)；

4.2.3 大氣壓力：80~106kPa；

4.2.4 機械環境：無顯著振動和沖擊的場合；

4.2.5 有煤塵、甲烷等爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

4.3 主要電氣性能

4.3.1 輸入電壓：AC85V～265V

4.3.2 輸出電壓：DC12V/1.2A (本安)

4.3.3 電壓輸出偏離值：≤5%

4.3.4 源效應：≤5%

4.3.5 負載效應：≤5%

4.3.6 過流保護值：≤1.8A

4.3.7 短路電流≤1.8A

4.3.8 同期與隨機偏離峰峰值≤250mV

5、KTC153-S(A) 礦用本安型手持機

1.天線??????? ????2.送話鍵??????? 3.電量播報???????? 4.靜噪開關????? 5.采煤機控制按鍵

6.刮板機控制按鍵? 7.頻道調節????? 8.開關／音量?????? 9.寫頻口

5.1 防爆型式：礦用本質安全型.標志 ExibIMb

5.2 主要電氣性能

5.2.1 發信：145MHz/收信：165MHz

5.2.2 信道數：16 信道可調

5.2.3 工作方式：異頻單功 (15.16 信道為同頻)

5.2.4 調制方式：FM

5.2.5 發射功率：0.8～1.2W

5.2.6 接收靈敏度：≤0.5uv

5.2.7 工作電流：≤1A

5.2.8 待機電流：≤70mA

5.2.9 電池容量：1800mAh/7.4V

6、裝置安裝示意圖

7、操作數議事項

7.1 接通電源 (不要接采煤機和刮板機控制線)．搬動左側開關．顯示窗口應為停狀態、反復搬動左側開關 (相隔3 秒以上)，每次均應出現停狀態。

7.2 檢查漏泄電纜，是否斷路和短路。無誤后，通過接線盒，接入中繼器射頻輸出端口。

7.3 通話試驗：在漏泄電纜覆蓋范圍內，應無死角的手臺與手臺，手臺與中繼器相互間通話。

7.4 多次反復通話，顯示窗口數字應保持不變 (如有變化請與生產廠家聯系)。

7.5 模擬試驗：連續按動 “2”次手持機面板左側按鍵，中繼器左側數碼應顯示“2”并保持，延時 3秒左右，左側“�！鞭D換成“開”、此時采煤機控制繼電器動作，常開觸點閉合；再按手持機面板右側鍵“2”次，中繼器右側數碼應顯示“2”并保持，延時3秒左右，右側“�！鞭D換成“開”此時刮板機控制繼電器動作，常開觸點閉合，面板顯示為開“2 2”開。

8、閉鎖功能

采煤機停，刮板機無法啟動。采煤機開，刮板機方可啟動。

采煤機開，刮板機可獨立啟動與停止。采煤機停，刮板機相應停止。
