專業銷售國內最好的名優機床

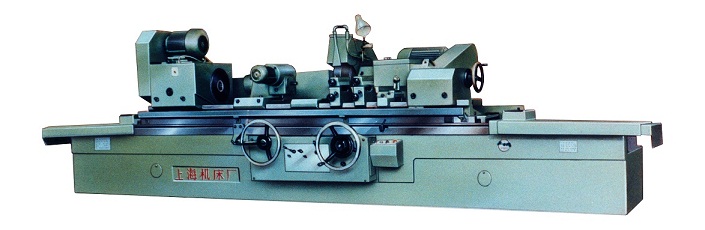

上海機床廠MQ1350B外圓磨床
上海機床廠MQ1350B外圓磨床主要用途：
MQ1350B型外圓磨床適用于磨削IT6～IT7級精度的圓柱形或圓錐形回轉體工件的外圓表面，用于單件小批生產的場合。
本系列機床有1500、2000、3000、4000㎜不同長度的頂尖距，用戶可按需要選用。
上海機床廠MQ1350B外圓磨床結構特征：
a、機床工作臺的縱向移動可由液壓無級變速傳動，也可用手輪傳動。
b、砂輪架橫向進給由液壓作微量自動周期進給和快速進退，也可用手輪實現粗、細兩種進給。
c、工件、砂輪、油泵和冷卻泵分別以單獨的電機驅動。
上海機床廠MQ1350B外圓磨床主要技術規格及參數：
(1)機床規格
|
最大磨削直徑×最大磨削長度 |
φ500×1500、2000、3000、4000㎜ |
(2)主要規格
|
可磨直徑 |
最小φ25㎜、最大φ500㎜ |
|
中心架支承直徑 |
最小φ25㎜、最大φ200㎜ |
|
頭架頂尖錐孔 |
莫氏#6 |
|
尾架頂尖錐孔 |
莫氏#6 |
|
中心高 |
270㎜ |
|
頂尖距 |
1500㎜、2000㎜、3000、4000㎜ |
|
最大磨削長度 |
1500㎜、2000㎜、3000、4000㎜ |
|
用尾架上修整時最大磨削長度 |
1250㎜、1750㎜、2750、3750㎜ |
|
工件最大重量 |
1000㎏ |
(3)一般性能
|
尾架頂尖移動量 |
70㎜ |
|
砂輪架自動周期進給 |
有 |
|
砂輪架自動切入進給 |
無 |
|
砂輪修整自動補償 |
無 |
(4)工作臺
|
最大磨削長度 |
1500㎜、2000㎜、3000、4000㎜ |
|
工作臺最大回轉角度×1500 ×2000 ×3000 ×4000 |
順時針3°，逆時針6° 順時針2°，逆時針5° 順時針2°，逆時針3° 順時針1°，逆時針3° |
|
液壓傳動速度 |
0.1~3 m／min |
|
最大縱向移動量 |
1500、2000、3000㎜ |
|
手輪一轉工作臺移動量 |
5㎜ |
(5)頭架
|
主軸回轉的可能性 |
不可能 |
|
體座回轉的可能性 |
不可能 |
|
撥盤轉速50Hz 60Hz |
18、36、50、70、100、140 r/min 22、44、60、84、120、168 r/min |
(6)砂輪架
|
絲桿上最大移動量 |
250㎜ |
|
快速進退量 |
100㎜ |
|
主軸轉速 |
870 r/min |
|
砂輪線速度 |
35 m/s |
|
進給手輪一轉移動量 |
粗4㎜、細0.5㎜ |
|
進給手輪刻度值每格 |
粗0.02㎜、細0.0025㎜ |
|
最小周期進給量 |
粗0.02㎜、細0.0025㎜ |
|
砂輪直徑 |
最大750㎜、最小550㎜ |
|
砂輪架體殼在中座上調節量 |
向前：150㎜ 向后：后部與中座齊平 |
(7)液壓系統
|
油泵形式 |
GPA2-16-E-20-P |
|
主系統調整壓力 |
1～1.2 MPa |
|
輔助系統調整壓力 |
0.5～0.7 MPa |
|
潤滑系統調整壓力 |
0.4～0.6 MPa |
(8)冷卻系統
|
冷卻泵形式 |
AYB-50GC |
(9)電氣系統
|
電機總功率 |
19.82 kW |
|
砂輪電機功率 |
15 kW |
|
油泵電機功率 |
1.1 kW |
|
冷卻泵電機功率 |
0.37 kW |
|
頭架電機功率 |
2.2 / 3.6 kW |
上海機床廠MQ1350B外圓磨床工作精度：
出廠合格標準(GB／T4685)
P1磨削頂尖間試件精度（不用中心架）
試件尺寸：(L：試件長度；d：試件直徑)
|
最大磨削長度 |
L |
d |
|
1500 |
750 |
75 |
|
2000 |
1000 |
100 |
|
3000 4000 |
檢驗項目 允差
a)圓度： 短試件 0.0015㎜
長試件 0.0025㎜
b)縱截面內直徑的一致性：0.008㎜
試件表面粗糙度：Ra 0.16μm
上海機床廠MQ1350B外圓磨床 售后服務：三包一年
上海機床廠MQ1350B外圓磨床 包裝方式：木箱裝訂
