1.機床的主要用途

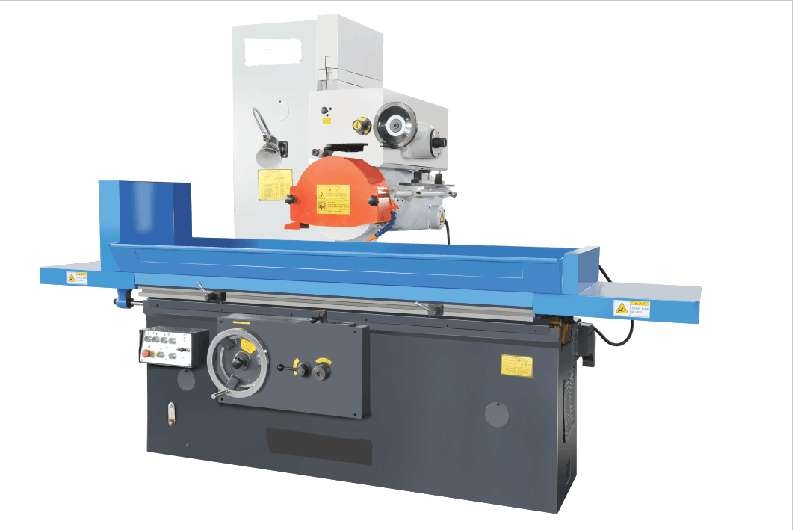

M7140臥軸矩臺平面是以砂輪的周邊來磨削工件平面的機床。磨削時按工件的不同可將工件吸牢在電磁吸盤上，直接固定在工作臺面上或夾在其它夾持物上。

本機床可以磨削鋼、鑄鐵及有色金屬制成的工件。

2.機床的特性

機床采用磨頭側掛式結構，結構剛性強，工作臺縱向運動由液壓驅動；磨頭橫向運動既可以液壓驅動，也可以手搖驅動；磨頭垂直運動既可以電機驅動，也可以手搖驅動。磨頭采用軸瓦結構、軸瓦緊湊，磨削精度高，維修方便。

機床應用電力380V(±10%) 50HZ±2%

主要技術參數

主要結構、性能特點

1．機床的主要組成部分

本機床主要由床身、立柱、工作臺、拖板、磨頭、液壓系統、電氣系統等部分組成。各鑄件材料均為HT300米漢娜高級鑄鐵樹脂砂成型鑄造，經二次回火處理。

2．結構布局

整機采用磨頭側掛式結構布局，工作臺在床身上一平一V導軌上作縱向移動；拖板在立柱矩形導軌上作垂直移動；磨頭在拖板燕尾導軌上作橫向移動�？v向導軌采用一V一平導軌；垂直導軌采用矩形雙導軌，受力性能與穩定性極好，同時使拖板移動具有靈便的特點；橫向導軌采用燕尾導軌結構，導軌間隙調整方便。整機布局合理，外形美觀，操作方便。

3．垂直絲桿滾動螺母

與垂直進給機構絲桿嚙合的是滾動螺母結構，由支架和三個滾柱組成，支架安裝在拖板上，三個滾柱外圓成環形齒圈，各繞三根軸轉動，均勻分布在絲桿周圍與絲桿嚙合，其中一軸偏心1mm調節滾柱與絲桿的間隙，以保證垂直進給的精度。

 4．磨頭采用軸瓦結構，電機定子安裝在磨頭體內，轉子壓固在主軸上，主軸前端固定在軸瓦中，內有磨頭油潤滑，主軸后端安裝有軸承，固定在軸承座內，轉動時主軸與軸瓦間為滑動摩擦，磨頭結構緊湊、磨削精度高，維修方便。

6、機床冷卻液裝置，采用高揚程水泵，在砂輪防護罩處安裝冷卻噴嘴，在床身周圍有冷卻液回收槽，將冷卻液集中回收到冷卻箱內，通過冷卻箱上的水箱隔板進行過濾后再循環使用。

  7、本機液壓采用全套浙江全順產液壓系統。操縱輕便靈活；動作可靠，兩向速度可調無爬行。
