JRS4 系列熱過載繼電器用于交流50Hz（或60 Hz）、額定工作電壓至660V 的電路中，作交流電
動機的過載和斷相保護。

■結構形式
△雙金屬片式；
△有整定電流調節裝置
△三相；
△具有周圍空氣溫度補償；
△帶斷相保護
△手動復位；
△具有脫扣指示；
△輔助觸頭為電氣上分開的一常開和一常閉觸頭。

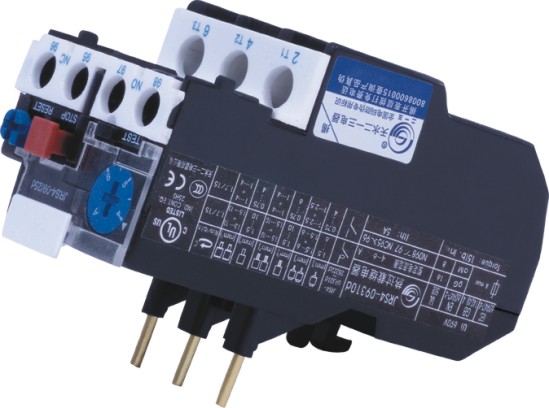

 天水二一三 JRS4-09301 熱過載繼電器 應用范圍

天水二一三 JRS4-09301 熱過載繼電器 技術參數

額定絕緣電壓Ui（V） 690
額定工作電壓Ue（V） AC：380 DC：220
約定發熱電流lth（A） 10
輔助觸頭使用類別 AC-15 DC-13
可接通最小負載 24V 10mA
周圍空氣溫度(℃) -5 ～ +40
海拔（m） ≤2000
大氣條件
周圍空氣溫度40℃,大氣相對濕度不超過50%;20℃
時最大相對濕度不超過90%
符合的標準 IEC60947.4、GB14048.4、EN60947-4
貯存環境 溫度-25℃～+55℃，相對濕度（25℃時）95%
污染等級 3 級
外殼防護等級 IP00
復位性能 熱繼電器在正常脫扣后，手動復位時間不大于2min

定購方式請致電以下方式。
