電纜護層保護器安裝需要注意事項

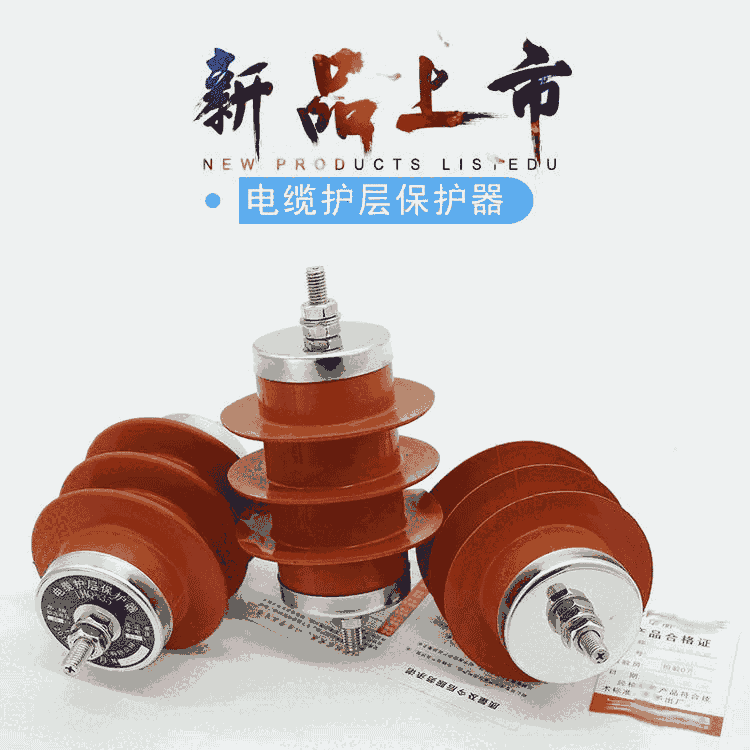

  電纜護層保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有優良的非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆等優點及良好的化學穩定性、憎水性、密封性。

  電纜護層保護器安裝原理圖

  電纜護層保護器安裝在電纜金屬護層與地之間，正常情況下，通過保護器的電流很小，是微安級;當電纜護層出現過電壓時，保護器迅速投入運行，泄放電纜護層上的電荷，保護電纜安全運行。

  當長線路高壓單芯電纜運行時，由于電磁感應或設備故障，產生過電壓，極易擊穿電纜外護層套，形成單芯電纜多點接地故障。因此按照電力行業標準DL/T401-2002《高壓電力電纜選用導則》的規定須采用電纜護層保護器以限制電力電纜金屬護層(或金屬護套)上的感應電壓和故障過電壓。

  通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜金屬護層一端直接接地，另一端則須通過保護器接地。如果線路較長，還應將電纜護層分三段(或三的倍數段)相互絕緣，分段處的護層交叉互聯后通過保護器接地。

  安裝電纜護層保護器的尺寸圖紙樣本

  針對電力系統電纜運行特點，藍能電氣設備有限公司研發生產了BHQ 系列電纜護層保護器，可廣泛應用于單芯電力電纜線路中，用來保護電纜的金屬護層免受各種過電壓的危害。為更好的適應市場的需求，方便用戶現場安裝使用，我公司進一步開發了電纜護層直接接地箱、保護接地箱和交叉互聯保護接地箱等幾種形式的護層接地裝置。目前，我公司生產的各種電纜護層接地裝置已廣泛應用于全國電力、鐵路系統，取得了良好的運行經驗。
