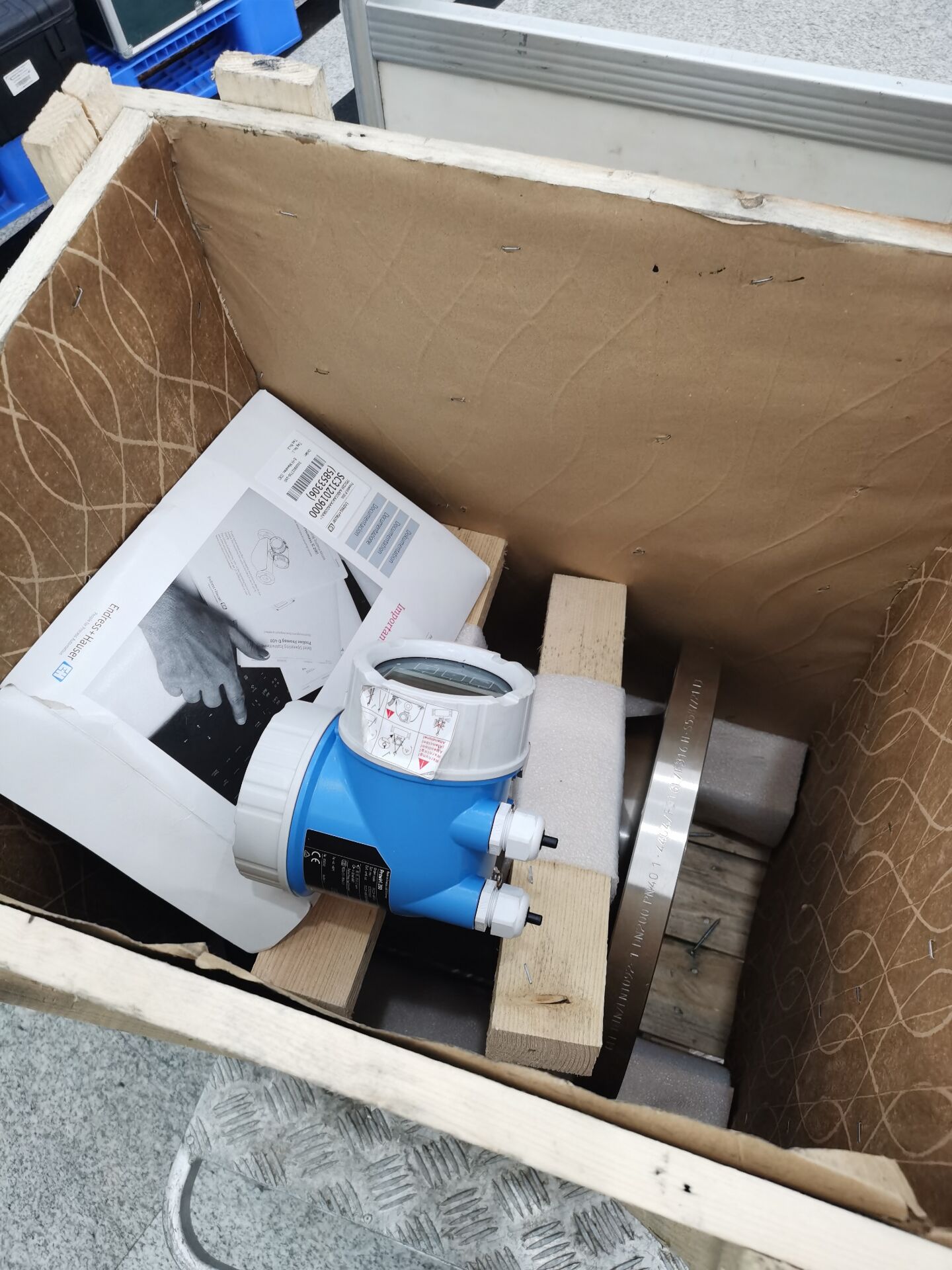

E+H渦街流量計7F2C25-6HP1/0

Proline Prowirl F 200 渦街流量計
高測量精度的多功能流量計，配備濕蒸汽檢測功能。
7F2C25-AAACCADAABAD2SKA1AKZ1
Please Wait (spinning wheel)

應用領域
Prowirl F多變量流量計能夠在線進行濕蒸汽測量。其標定選項 PremiumCal 可確保在低流速氣體、蒸汽和液體測量中的高測量精度和工廠可用性。Prowirl F 200是真正的兩線制回路供電流量計，使用經濟，且能夠無縫集成至現有系統中。 在危險區中具有高操作安全性。Heartbeat Technology心跳技術始終確保過程安全。

測量原理特別適用于濕蒸汽/飽和蒸汽/過熱蒸汽、氣體和液體（以及低溫介質）測量

應用廣泛；專門針對蒸汽應用優化

儀表特點

濕蒸汽測量的適用口徑范圍為DN 25...300 (1...12")

壓力傳感器安裝靈活

采用符合壓力測量要求的工業冷凝管設計

顯示單元配備數據傳輸功能

雙腔室外殼堅固耐用

工廠安全性：通過多項國際認證（SIL，防爆）

優勢
便捷的能源管理：內置蒸汽和氣體的溫度及壓力測量

可靠、安全的測量技術 - 符合ISO 12764國際標準

即使介質的雷諾數低至Re 10 000，流量計的測量精度仍保持不變：渦街流量計本體具有高線性度

高長期穩定性：電容式傳感器無漂移，堅固耐用

接線方便：儀表配備獨立接線腔，各種以太網選項

操作安全：無需打開儀表

帶自校驗功能：Heartbeat Technology心跳技術

測量原理
渦街

產品標題
Versatile flowmeter with detection of wet steam conditions and best-in-class accuracy.
Easy energy management – integrated temperature and pressure measurement for steam and gases.
Suitable for a wide range of applications; optimized for steam applications.

傳感器特點
Space-saving engineering – inlet run compensation. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.
Wet steam capabilities for DN 25 to 300 (1 to 12"). Flexible positioning of pressure cell. Industrial siphon design for pressure measurement.

變送器特點
Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

公稱口徑范圍
DN 15...300 (?...12")

接液部件材質
測量管：1.4408 (C3FM)；CX2MW，類同Alloy C22 2.4602合金
DSC傳感器：1.4435 (316/316L)；UNS N06022，類同Alloy C22 2.4602合金
連接：1.4404 (F316/F316L)，CX2MW，類同Alloy C22, 2.4602 1.4408 (CF3M)合金

測量變量
體積流量、質量流量、校正體積流量、能量流、熱流量差值、溫度

最大測量誤差
體積流量（液體）：±0.75 %
體積流量（蒸汽、氣體）：±1.00 %
質量流量（液體）：±0.85%
質量流量（蒸汽、氣體）：±1.7 %

測量范圍
液體：0.16...2412 m3/h (0.09...1420 ft3/min)
取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F)
蒸汽、氣體：2...32 166 m3/h (1.18...18 932 ft3/min)
取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓

最大過程壓力
PN 40、Cl. 300、20K

介質溫度范圍
標準型：–40...+260 °C (–40...+500 °F)
高溫/低溫型（可選）：–200...+400 °C (–328...+752 °F)
高溫/低溫型（特殊選型）：–200...+450 °C (–328...+842 °F)

環境溫度范圍
一體式（標準）：–40...+80 °C (–40...+176 °F)
一體式（可選）：–50...+80 °C (–58...+176 °F)
分體式（標準）：–40...+85 °C (–40...+185 °F)
分體式（可選）：–50...+85 °C (–58...+185 °F)

傳感器外殼材質
傳感器接線盒：鋁合金AlSi10Mg涂層；1.4408 (CF3M)

變送器外殼材質
鋁合金AlSi10Mg涂層：1.4404 (316L)

防護等級
一體式儀表：IP66/67, type 4X
分體式傳感器：IP66/67, type 4X
分體式變送器：IP66/67, type 4X

顯示/操作
四行背光顯示，觸摸鍵操作（外部操作）
通過現場顯示屏和調試軟件設置
提供分離型顯示單元

輸出
4...20 mA HART（無源）
4...20 mA（無源）
脈沖/頻率/開關量輸出（無源）

輸入
4...20 mA電流輸入（無源）

數字通信
HART、PROFIBUS PA、FOUNDATION Fieldbus

電源
12...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量輸出）
12...30 VDC（4...20 mA HART，4...20 mA）
12...35 VDC（4...20 mA HART，脈沖/頻率/開關量輸出，4...20 mA輸入）
9...32 VDC（PROFIBUS PA，脈沖/頻率/開關量輸出）

防爆認證
ATEX、IECEx、cCSAus、TIIS

產品安全性
CE認證、C-Tick認證

功能安全性
功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用

計量認證和證書
在認證標定裝置上執行標定（符合ISO/IEC 17025標準）
Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證）

船級認證和證書
ABS、LR、BV

壓力認證和證書
PED、CRN、AD 2000

材料證書
3.1材料證書
NACE MR0175/MR0103、PMI（特殊選型）、焊接測試符合ISO 15614‐1標準，類同ASME IX（特殊選型）
