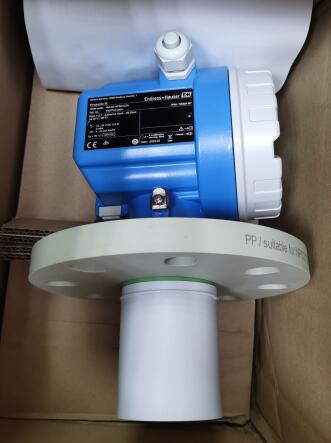

E+H固體物位雷達測量FMR67-7DC1/0


測量原理
固體物位雷達

特點/應用
可靠的非接觸式物位測量，適用高料倉、料堆，特別是存在許多內部裝置的大量程可靠和粘附介質測量

特點
Heartbeat Technology（心跳技術）
SIL 2/3，符合IEC 61508標準
多路回波跟蹤確保安全可靠
HistoROM
RFID位號，簡單識別
極小波束角
空氣吹掃連接
位置調節設備

電源/通信
兩線制（HART）

頻率
W波段（約80GHz）

測量精度
+/- 3 mm (0.12 in)

環境溫度
-40…+80 °C
(-40…+176 °F)

過程溫度
-40…+200 °C
(-40…+392 °F)

主要接液部件
PTFE、316L
調節裝置：鋁

過程連接
螺紋：
G1-1/2"、MNPT1-1/2"；
法蘭：
DN80...DN100
ASME 3"...4"
UNI DN80...DN250 (3"...10")

最大測量距離
125 m (410 ft)

通信
4…20 mA HART
附加開關量

證書和認證
SIL2、SIL3

安全認證
SIL2, SIL3

選項
Remote operation via SmartBlue App using Bluetooth®


應用領域
Micropilot FMR67是Endress+Hauser首臺設計符合IEC 61508國際功能安全標準的80 GHz雷達。采用水滴式天線、改進型集束效果以及更小的發射角特別適用于狹小料倉的測量。FMR67適用于連續非接觸式的粉狀至顆粒狀固體散料料位測量。此外，FMR67還配備了Heartbeat Technology心跳技術智能傳感器功能。

Micropilot FMR67可以在自由空間中測量，最大量程為125 m，具有高度集中的波束角，適用于容器內有對個干擾物的應用。

過程連接：螺紋或法蘭

溫度：-40...+200°C (-40...+392°F)

壓力：–1...+16 bar (–14.5...+232 psi)

最大測量范圍：125 m (410 ft)

測量精度：±3 mm (0.12 in)

W波段：80GHz

提供國際防爆證書、SIL、船級認證、5點線性協議

優勢
硬件和軟件設計符合IEC 61508標準，在冗余結構系統中可以實現安全性SIL3

Heartbeat Technology心跳技術確保設備在其整個生命周期內經濟、安全運行

HistoROM數據管理理念實現快速簡便的調試、維護和診斷

小波束角和多路回波跟蹤算法確保在安裝有干擾物的容器中的測量具有高可靠性

創新的水滴式天線采用PTFE材質，具有高系統適用性

80 GHz雷達能夠更加便捷地集成至過程中，降低了設計工作量

簡單的proof test用于SIL功能的理念
