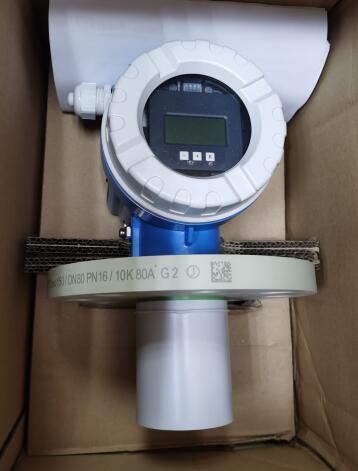

E+H超聲波液位計FMU40-ANB2A2

測量原理
超聲波

特點/應用
緊湊型超聲波變送器

電源/通信
兩線制/四線制（HART）、PROFIBUS PA、FOUNDATION Fieldbus

測量精度
+/- 2mm或設定量程的+/- 0.2 %

環境溫度
-40...80 °C
(–40...176 °F)

過程溫度
-40...80 °C
(–40...176 °F)

過程壓力（絕壓）/最大過壓限定值
0.7...3 bar abs
(10...44 psi)

主要接液部件
PVDF

過程連接
G / NPT 1 1/2"

盲區距離
0.25 m (0.8 ft)

最大測量距離
Liquids: 5 m (16 ft),
Solids: 2 m (6.6 ft)

通信
4 ... 20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus

證書和認證
ATEX、FM、CSA、TIIS、INMETRO、NEPSI

應用限制
For higher resistance:
FMU42/FDU9x
Foam / high turbulence possible:
FMU41/FDU91
Fast filling and discharging rate:
FMU90 + FDU9x
Level limit detection:
FMU90 + FDU9x


應用領域
Prosonic FMU40適用于液體、漿料和固體塊料的非接觸物位測量以及明渠或測量堰的流量測量。兩線制或四線制的一體化變送器可用于儲存罐、攪拌機、料倉和傳送帶等復雜工況�，F場包絡線顯示可用于簡單的儀表故障診斷。線性化功能（最多32點）可將測量值轉換成任意單位的長度、體積或流量

適用于液體、漿料、淤泥和固體塊料的連續非接觸式物位測量；明渠和測量堰的流量測量；系統集成：HART(標準），4…20mA, PROFIBUS PA, FF會現場總線；最大測量范圍：液體：5m 固體：2m。其它測量范圍：FMU41: 液體8m，固體：3.5m；FMU42：液體：10m，固體：5m； FMU43: 液體：15m，固體：7m；FMU44: 液體20m，固體：10m

優勢
四行純文本顯示，菜單引導式現場操作，快速簡單地進行儀表調試，7種語言可選

現場包絡線顯示，完成簡單的儀表故障診斷

提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制

適用于爆炸危險區域(氣體-Ex, 粉塵-Ex)

線性化功能（最多32點）可將測量值轉換成任意單位到的長度、體積或流量

內置溫度傳感器，自動校正受溫度影響的聲速

可選遠程顯示和操作（與變送器的最大安裝間距可達20m(66ft)）
