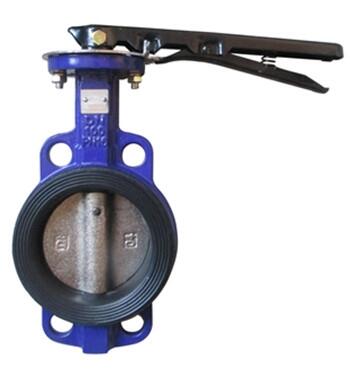

D71J手柄對夾式襯膠蝶閥設計特點：
1. 本閥結構獨特，操作靈活，省力，方便。
2. 蝶板采用框架結構，強度高，過流面積大，流阻小。
3. 密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
4. 本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
5. 整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6. 橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
7. 本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
產品性能參數：
|
公稱通徑 |
DN（mm） |
50～200 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
D71J手柄對夾式襯膠蝶閥產品零部件材料：
|
零件 |
閥體 |
蝶板 |
密封圈 |
閥桿 |
填料 |
|
材料 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
鑄鋼、不銹鋼及特殊材料 |
各種橡膠、聚四氟 |
2Cr13、不銹鋼 |
O型圈、柔性石墨 |
密封材料選用和適用溫度：
|
材料品種 |
氯丁橡膠 |
橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度（℃） |
0~+80 |
-20~+82 |
-40~+125 |
-30~+15 |
-70~+150 |
-23~+150 |
-20~+85 |
-30~+93 |
D71J手柄對夾式襯膠蝶閥產品外形與結構尺寸：
|
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
D1 |
Z-φd |
D1 |
Z-φd |
D1 |
Z-φd |
||||||
|
50 |
43 |
63 |
235 |
270 |
110 |
110 |
4/14 |
125 |
4/18 |
125 |
4/18 |
|
65 |
46 |
70 |
250 |
270 |
110 |
130 |
4/14 |
145 |
4/18 |
145 |
4/18 |
|
80 |
46 |
83 |
275 |
270 |
110 |
150 |
4/18 |
160 |
8/18 |
160 |
8/18 |
|
100 |
52 |
105 |
316 |
270 |
110 |
170 |
4/18 |
180 |
8/18 |
180 |
8/18 |
|
125 |
56 |
115 |
340 |
310 |
110 |
200 |
8/18 |
210 |
8/18 |
210 |
8/18 |
|
150 |
56 |
137 |
376 |
310 |
110 |
225 |
8/18 |
240 |
8/22 |
240 |
8/22 |
|
200 |
60 |
164 |
430 |
353 |
150 |
280 |
8/18 |
295 |
8/22 |
295 |
8/22 |
產品簡介：
采用中線型設計，其閥門主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，可根據不同介質的物理化學特性，選用相應的耐高溫，耐低溫，耐腐蝕，耐光，耐老化材質。被廣泛應用于給排水，污水，建筑，空調，石油，化工，食品，輕紡，造紙，水電，船舶，冶金，能源系統等流體管線上作為調節和截流裝置使用。
