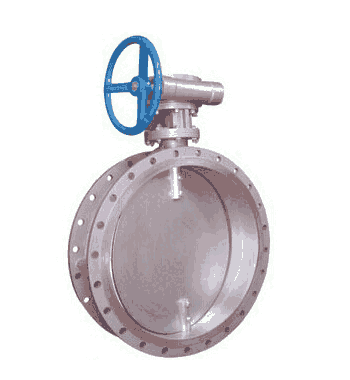

D341W渦輪法蘭通風蝶閥執行標準：
1) 連接法蘭標準：GB/T 9115.1
2) 壓力溫度等級：GB/T 12224-2005
3) 試驗檢驗標準：GB/T 13927-2008
4) 結構長度標準：GB/T 12221-2005
5) 設計制造標準：GB/T 12238-1989；JB/T8692-1998
D341W渦輪法蘭通風蝶閥產品性能參數：
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.05 |
0.25 |
0.6 |
|
試驗壓力 Ps（MPa） |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1.5％泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
|||
產品零部件材料：
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
柔性石墨 |
密封材料選用和適用溫度：
|
材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬鋼 |
|
|
代號 |
WCB |
LCB |
WC6或WC9 |
C5或C12 |
鉻 Cr-18型、304、31 6 |
12CrMoV |
|
耐溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐溫度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
適用工作溫度 |
≤ 25℃ |
≤345℃ |
≤595℃ |
≤ 650℃ |
≤600℃ |
≤560℃ |
D341W渦輪法蘭通風蝶閥產品外形與結構尺寸：
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
|||||||
|
L |
D1 |
D |
Z-d |
H |
H0 |
A |
B |
|
|
50 |
108 |
110 |
140 |
4-14 |
70 |
215 |
270 |
65 |
|
65 |
112 |
130 |
160 |
4-14 |
80 |
235 |
270 |
65 |
|
80 |
124 |
150 |
190 |
4-18 |
95 |
263 |
270 |
65 |
|
100 |
127 |
170 |
210 |
4-18 |
105 |
283 |
270 |
65 |
|
125 |
140 |
200 |
240 |
8-18 |
120 |
313 |
310 |
65 |
|
150 |
140 |
225 |
265 |
8-18 |
132.5 |
338 |
310 |
65 |
|
200 |
152 |
280 |
320 |
8-18 |
160 |
493 |
365 |
90 |
|
250 |
165 |
335 |
375 |
12-18 |
187.5 |
550 |
365 |
90 |
|
300 |
178 |
395 |
440 |
12-22 |
220 |
615 |
365 |
90 |
|
350 |
190 |
445 |
490 |
12-22 |
245 |
678 |
365 |
90 |
|
400 |
216 |
495 |
540 |
16-22 |
270 |
727 |
365 |
90 |
|
450 |
222 |
550 |
595 |
16-22 |
297.5 |
782 |
365 |
90 |
產品簡介：
采用與閥體相同材料加工成密封圈，通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
產品結構特點：
1. 蝶閥操力矩小，操作方便，省力靈巧。
2. 通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
3. 內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響。
4. 采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
