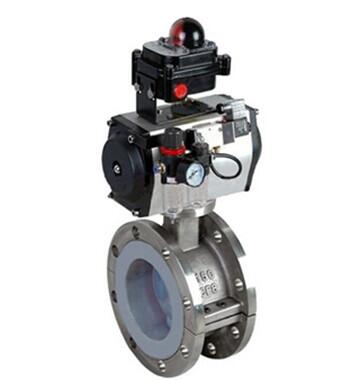

D641F46氣動法蘭襯氟蝶閥產品工作原理：
用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。 另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
產品性能參數和零部件材質：
|
驅動 |
壓縮空氣5～7bar(可帶手輪) |
|
公稱通經 |
50～600mm |
|
公稱壓力 |
1.0～1.6MPa |
|
適用溫度 |
PTFE:-30～+150℃ |
|
PA:-30～+100℃ |
|
|
連接方式 |
對夾 |
|
閥結構 |
A型、LT型 |
|
閥體材質 |
304、316、碳鋼、鑄鐵 |
|
閥板材質 |
304、316、碳鋼、鑄鐵 |
|
閥座/襯里 |
PTFE(F4)、FEP(F46) |
|
適用介質 |
強酸、強堿、強氧化劑等 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
D641F46氣動法蘭襯氟蝶閥產品外形與結構尺寸：
|
公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
|
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
|
|
H |
法蘭式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
|
對夾式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
|
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
|
H1 |
根據所配執行機構而定 |
|||||||||
|
A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
|||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
|
公稱通徑 DN(mm) |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
L |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
|
|
L1 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
|
|
H |
法蘭式 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
|
對夾式 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
|
|
n-φd |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
|
|
H1 |
根據所配執行機構而定 |
|||||||||
|
A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
|||||||||
|
D |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
|
|
D1 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
|
D641F46氣動法蘭襯氟蝶閥產品簡介：
采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合,襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
對閥體內介質所能達到的地方全部采用襯里工藝，內襯材料一般采用FEP(F46)和PCTFE(F3)等氟塑料，可以適用于各種濃度的硫酸、鹽酸、王水和各種有機酸、轉子泵強酸、強氧化劑及其它腐蝕性介質等管路，但襯氟閥門受溫度的局限比較大(只適用于攝氏-50℃～150℃之間的介質)，能夠制作內襯氟塑料的閥門有：襯氟蝶閥、襯氟球閥、襯氟截止閥、襯氟隔膜閥、襯氟閘閥、襯氟旋塞閥等。
