D641J氣動法蘭襯膠蝶閥設計特點：
1. 尼龍涂層與環氧樹脂涂層相結合，符合環保要求。
2. 閥板特有設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。
3. 閥桿密封圈起雙向密封作用，避免介質外流，防止外來物質侵入，做到整閥零外漏。
4. 氣動襯膠蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命長等特點。
5. 采用半軸無銷連接，結構簡單緊湊，維修拆卸極為方便，迅速（可現場拆裝），蝶板有自動對中功能，實現了蝶板與閥座過盈配合。
主要技術參數：
|
公稱通經DN(mm) |
50～1600 |
||
|
公稱壓力PN(MPa) |
0.6 |
1 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁橡膠：-40℃～90℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
氣動 |
||
|
配置執行機構 |
GT、AT、AW系列單雙作用氣動執行器 |
||
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
||
D641J氣動法蘭襯膠蝶閥氣動執行器參數：
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
氣動執行器優點：
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度
密封材料的選用和適用溫度：
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
D641J氣動法蘭襯膠蝶閥產品外形與結構尺寸：
請參照法蘭襯膠蝶閥
|
公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
L |
法蘭式 |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
|
|
對夾式 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
||
|
H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
||
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
||
|
H1 |
根據所配執行機構而定 |
||||||||||
|
A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
||
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
||
|
公稱通徑 DN(mm) |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
||
|
L |
法蘭式 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
|
|
對夾式 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
||
|
H |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
||
|
n-φd |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
||
|
H1 |
根據所配執行機構而定 |
||||||||||
|
A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
||||||||||
|
D |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
||
|
D1 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
||

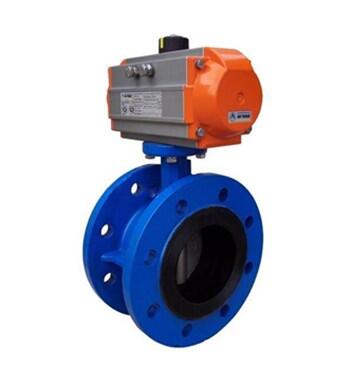

產品簡介：
采用高精度氣動活塞式執行器與中線密封蝶閥組成，氣動襯膠蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。氣動襯膠蝶閥主要用于水處理設備配套，廣泛用于食品、醫藥、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調作充量和截流介質的場合
氣動襯膠蝶閥分為氣動全襯膠蝶閥(蝶閥的蝶板及與閥體連接的部位都有襯膠，（圖片蝶閥中間部位白色的也襯了膠的叫全襯）)和氣動半襯膠蝶閥(蝶閥沒有襯膠，而蝶閥與閥體連接的地方有襯膠)，該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
