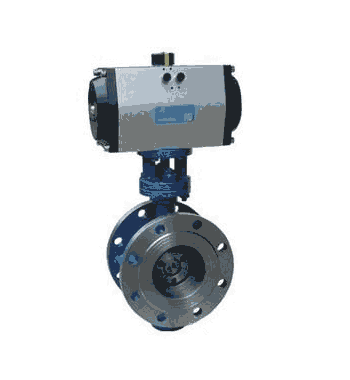

D643H法蘭式硬密封氣動蝶閥特點：
a. 該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
b. 該閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能；
c. 蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，耐高溫、耐低溫、耐腐蝕性，使用壽命長；
d. 本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成，操作靈活、方便、省力、不受介質壓力的高低影響。
e. 大規格蝶板采用絎架結構，強度高，過流面積大，流阻小，且具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝；
D643H法蘭式硬密封氣動蝶閥產品性能參數：
|
蝶閥主體 |
公稱通經DN（mm) |
50～2000 |
|||
|
公稱壓力PN（MPa) |
0.6 |
1 |
1.6 |
2.5 |
|
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
||||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||||
|
氣動執行器 |
型號 |
QW系列、AT系列、AW系列 |
|||
|
氣源壓力 |
0.4 ～ 0.8 MPa |
||||
|
最大回轉角度 |
90°～92° |
||||
|
回信器 |
AC220V AC110V DC24V |
||||
|
控制信號 |
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa |
||||
|
控制氣源 |
潔凈、干燥壓縮空氣 |
||||
|
工作溫度 |
-20℃ ～ +90℃ |
||||
產品零部件材料：
|
蝶閥主體 |
||||
|
零件名稱 |
閥體、蝶板 |
閥軸 |
密封圈 |
填料 |
|
材料 |
WCB、合金鋼、不銹鋼、QT450-10 |
2Cr13不銹鋼、合金鋼 |
不銹鋼 |
柔性石墨 |
|
氣動執行器 |
||||
|
零件名稱 |
缸體 |
端蓋 |
活塞 |
|
|
QW系列 |
鋁合金型材 |
壓鑄鋁合金 |
壓鑄鋁 |
|
|
AT系列 |
（硬質陽極氧化） |
（環氧樹脂噴涂） |
||
|
AW系列 |
鑄鋼（硬質陽極氧化） |
|
壓鑄鋁 |
|
|
零件名稱 |
軸 |
O型圈 |
指示軸 |
螺栓 |
|
QW系列 |
鋼（鍍鎳磷合金） |
NBR |
ABC |
SUS304 |
|
AT系列 |
||||
|
AW系列 |
鋼（鍍鎳磷合金） |
NBR |
ABC |
SUS304 |
D643H法蘭式硬密封氣動蝶閥產品外形與結構尺寸：
|
公稱通徑DN(mm) |
外形尺寸(mm) |
||||
|
L |
H |
D |
D1 |
Z-d |
|
|
50 |
108 |
277 |
165 |
125 |
4-14 |
|
65 |
112 |
287 |
185 |
145 |
4-14 |
|
80 |
114 |
365 |
200 |
160 |
4-18 |
|
100 |
127 |
420 |
220 |
180 |
8-18 |
|
125 |
140 |
436 |
250 |
210 |
8-18 |
|
150 |
140 |
466 |
285 |
240 |
8-18 |
|
200 |
152 |
593 |
340 |
295 |
12-22 |
|
250 |
165 |
682 |
405 |
350 |
12-26 |
|
300 |
178 |
725 |
460 |
410 |
12-26 |
|
350 |
190 |
832 |
520 |
470 |
16-26 |
|
400 |
216 |
862 |
580 |
525 |
16-30 |
|
450 |
222 |
945 |
640 |
585 |
20-30 |
安裝與維護：
1. 氣動執行器可與閥門直接安裝連接，也可以通過支架與接頭進行安裝連接。連接緊固件不得松動。
2. 正常工作情況下每月檢查一次，每年檢修一次。
3. 保證執行器輸出軸與閥門安裝的同軸度，并轉動靈活，無爬行現象。
4. 連接管道、接頭、附件等應情節干凈。
5. 電磁閥排氣口始終向下，當向上或水平時，應連接彎管，使排氣口向下。
6. 調試前應確認空氣管道暢通，氣壓、電壓、信號等符合要求。
7. 壓縮空氣應經過過濾、干燥、露點負15度以下要除濕。
8. 調試時電磁閥應該開到自動位置。
9. 氣動操作時，應斷開手動裝置。手動操作時應斷開氣動裝置。
10. 執行器上安裝的各種附件，應分別按照使用說明書進行調試。
產品簡介：
采用三偏心結構，閥座與蝶板密封面均采用不同硬度的不銹鋼制作，具有良好的耐腐蝕性。該閥閥體采用一個“U”型不銹鋼密封圈，與經過拋光的蝶板三維偏心精密的接觸，解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到密封性能最佳的目的。
廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。
