D941J電動法蘭式襯膠蝶閥設計特點：
1. 閥板特有設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。
2. 閥桿密封圈起雙向密封作用，避免介質外流，防止外來物質侵入，做到整閥零外漏。
3. 氣動襯膠蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命長等特點。
4. 尼龍涂層與環氧樹脂涂層相結合，符合環保要求。
5. 采用半軸無銷連接，結構簡單緊湊，維修拆卸極為方便，迅速（可現場拆裝），蝶板有自動對中功能，實現了蝶板與閥座過盈配合。
D941J電動法蘭式襯膠蝶閥主要技術參數和產品零部件材料：
|
公稱通徑 |
DN（mm） |
50～800 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
|
零件名稱 |
材料 |
|||
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|||
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
|||
|
密封圈 |
各種橡膠、聚四氟 |
|||
|
閥桿 |
2Cr13、不銹鋼 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
D941J電動法蘭式襯膠蝶閥產品外形與結構尺寸：
|
公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
|
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
|
|
H |
法蘭式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
|
對夾式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
|
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
|
|
H1 |
根據所配執行機構而定 |
|||||||||||
|
A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
|||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
|
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
安裝說明：
1) 通電時禁止手動操作。
2) 禁止超負荷使用電動執行器。
3) 請確定輸入電壓和配線接點是否正確。
4) 請務必接對電源相序，以免閥門或執行器損壞。
5) 請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6) 戶外使用時最好給電動執行器外加防護蓋子，防止老化。
7) 開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
產品簡介：

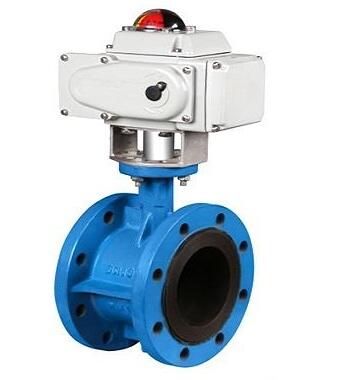

電動襯膠蝶閥是對夾襯膠蝶閥或者法蘭襯膠蝶閥配套電動執行器制造而成,蝶閥的蝶板安裝于管道的直徑方向。
電動襯膠法蘭蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。
電動襯膠蝶閥分為電動襯全襯膠蝶閥(蝶閥的蝶板及與閥體連接的部位都有襯膠，和電動襯半襯膠蝶閥(蝶閥沒有襯膠，而蝶閥與閥體連接的地方有襯膠)。
該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。
適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
