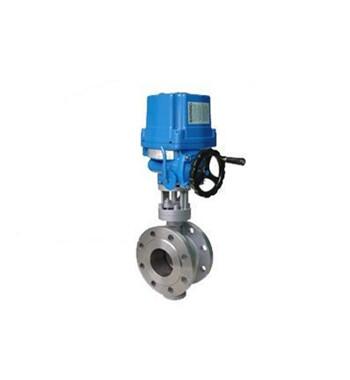

D943H防爆硬密封電動蝶閥設計特點：
1. 采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能。
2. 蝶閥設有密封調節裝置，長期使用后若密封性能下降，可調節蝶板密封圈向發座靠近即可恢復原有密封性能，大大地提高使用壽命。
3. 多層次硬密封蝶閥密封是采用軟硬層金屬片層疊成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能。
D943H防爆硬密封電動蝶閥產品性能參數和零部件材料：
|
FH系列電動執行機構技術參數 |
D943H防爆硬密封電動蝶閥閥體參數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50~400mm |
|
輸出力矩 |
80N·M~3000N·M |
公稱壓力 |
PN1.6-4.0MPa |
|
任選功能 |
開關型、調節型 |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0~90°±5° |
閥體材質 |
碳鋼、不銹鋼 |
|
電機 |
全封閉鼠籠式感應電機 |
閥板材質 |
304/316/316L不銹鋼 、尼龍 |
|
環境溫度 |
-20℃~70℃ |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|
手動操作 |
機械離合機構 |
結構形式 |
三維偏心 |
|
自鎖裝置 |
蝸輪、蝸桿機構提供自鎖 |
溫度 |
PTFE≤130℃、合金≤425℃ |
|
防護等級 |
Ex d Ⅱ BT6 IP67 |
適用介質 |
水、空氣、天然氣 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
用途廣、整體造價低、流量大、流阻小 |
D943H防爆硬密封電動蝶閥產品外形與結構尺寸：
|
公稱通徑 |
連接尺寸（mm） |
額定功率 |
||||||
|
DN（mm） |
L |
D |
D1 |
H |
H1 |
L1 |
Z-Φd |
|
|
50 |
108 |
165 |
125 |
112 |
482 |
161 |
4-18 |
20W |
|
65 |
112 |
185 |
145 |
115 |
491 |
161 |
4-18 |
20W |
|
80 |
114 |
200 |
160 |
120 |
526 |
161 |
8-18 |
20W |
|
100 |
127 |
220 |
180 |
138 |
550 |
240 |
8-18 |
20W |
|
125 |
140 |
250 |
210 |
164 |
624 |
240 |
8-18 |
40W |
|
150 |
140 |
285 |
240 |
175 |
656 |
240 |
8-22 |
40W |
|
200 |
152 |
340 |
295 |
200 |
774 |
240 |
12-22 |
40W |
|
250 |
165 |
405 |
355 |
243 |
888 |
240 |
12-26 |
90W |
|
300 |
178 |
460 |
410 |
250 |
953 |
240 |
12-26 |
90W |
|
350 |
190 |
520 |
470 |
280 |
1014 |
240 |
16-26 |
120W |
|
400 |
216 |
580 |
525 |
305 |
1078 |
240 |
16-30 |
120W |
產品簡介：
具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別適合于粘稠、含顆粒、纖維性質的介質場合，被廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
