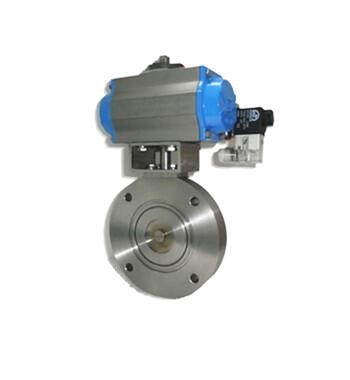

GIQ系列氣動高真空蝶閥產品執行標準：
設計、制造按照就JB/T4079-1991標準執行；
檢驗與試驗按照JB/T6446-1992標準執行；
端法蘭尺寸符合JB919、GB/T6070標準執行；
GIQ系列氣動高真空蝶閥產品性能參數：
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁橡膠) |
|
-30～+150(密封材料為氟橡膠) |
|
|
氣源壓力（MPa） |
0.4～0.6 |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
|
控制電路 |
標準出廠：AC220V/50Hz |
|
特殊指定：AC110V；DC24V；DC12V等 |
|
|
信號反饋 |
標準出廠：閥位指示器 |
|
特殊指定：微動開關；智能型4～20mA DC |
|
|
氣缸可選 |
標準出廠：雙作用式 |
|
特殊指定：單作用式（有彈簧返回） |
|
|
可選常開或常閉 |
|
型號 |
GIQ系列氣動高真空蝶閥 氣動真空閥門 |
|
公稱通徑 |
40、50、65、80、100、150、200mm |
|
公稱壓力 |
ANSI 125、150、300 JIS10、16、20K PN1.6、4.0MPa |
|
連接形式 |
法蘭連接：RF、RJ |
|
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等 |
|
|
焊接連接：嵌接焊SW（40～50mm） 對接焊BW（65～200mm） |
|
|
材料 |
鑄鋼（ZG230-450） |
|
鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等 |
|
|
上閥蓋 |
常溫型（P）：-17～+230℃ |
|
伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃ |
|
|
伸長Ⅱ型（EⅡ）：-100～-45℃ |
|
|
注：工作溫度不準超過各種材料的允許范圍 |
|
|
壓蓋型式 |
螺栓壓緊式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
|
泄漏量 |
金屬閥座：小于閥額定容量的0.5%，符合ANSI B16.104-1976Ⅱ級 |
|
小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級 |
|
|
回差 |
帶定位器：小于全行程的1% |
|
不帶定位器：小于全行程的3% |
|
|
基本誤差 |
帶定位器：小于全行程的±3% |
產品零部件材料：
|
零件名稱 |
材料名稱 |
零件名稱 |
材料名稱 |
|
閥體、蝶板 |
碳素鋼(鍍鎳)、不銹鋼 |
蝶板密封圈 |
丁橡膠、氟橡膠 |
|
構件 |
13Cr、不銹鋼 |
填 料 |
丁橡膠 |
GIQ系列氣動高真空蝶閥產品外形與結構尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GIQ-50AB |
50 |
110 |
90 |
206 |
26 |
164 |
105 |
4-Φ9 |
|
GIQ-63AB |
63 |
130 |
110 |
217 |
32 |
|||
|
GIQ-80AB |
80 |
145 |
125 |
247 |
190 |
124 |
8-Φ9 |
|
|
GIQ-100AB |
100 |
165 |
145 |
257 |
8-Φ12 |
|||
|
GIQ-125AB |
125 |
200 |
175 |
273 |
35 |
|||
|
GIQ-150AB |
150 |
225 |
200 |
334 |
247 |
140 |
||
|
GIQ-200AB |
200 |
285 |
260 |
391 |
45 |
302 |
165 |
12-Φ11 |
|
GIQ-250AB |
250 |
335 |
310 |
467 |
50 |
372 |
198 |
|
|
GIQ-300AB |
300 |
425 |
395 |
557 |
55 |
432 |
225 |
12-Φ14 |
|
GIQ-400AB |
400 |
510 |
480 |
640 |
60 |
518 |
243 |
16-Φ14 |
|
GIQ-600AB |
600 |
710 |
670 |
892 |
100 |
780 |
408 |
12-Φ21 |
產品簡介：
適用于高真空系統中用來切斷或接通氣流功能。氣動高真空蝶閥是用壓縮空氣為動力。通過氣動裝置改變氣路方向，執缸推動蝶閥作啟閉運動。
