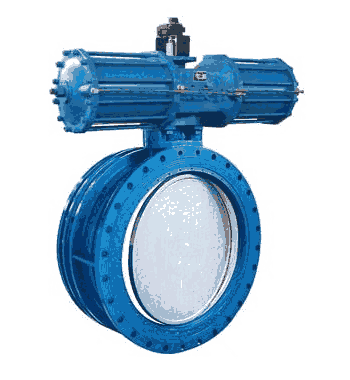

SD643H氣動伸縮蝶閥產品簡介：
伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用。伸縮蝶閥可在電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、給排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用�？扇我鈸Q位置安裝，不受介質、流向的影響，另作閥門安裝兩法蘭間距的調節。
適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。
在一定范圍內可軸向伸縮，也能在一定的角度范圍內克服管道對接不同軸而產生的偏移，能極大的方便閥門管道的安裝與拆卸。氣動伸縮蝶閥適用在食品、飲料、醫藥純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
產品性能參數：
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃ |
|||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
SD643H氣動伸縮蝶閥產品零部件材料：
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、聚四氟、聚內脂、不銹鋼 |
|
閥桿 |
2Cr13、不銹鋼、鉻鉬鋼 |
|
伸縮管 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |
附件選項：
根據不同控制和要求可選擇下列附件：
1. 電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
2. 限位開關回訊器：遠距離傳送閥門開或關位置的信號(可選防爆)。
3. 單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開。
4. 雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉。
5. 三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
6. 手輪機構：轉動手輪機構，可實現手動開、關閥。
7. 電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）
8. 氣動定位器：根據氣壓信號（標準0.02-0.1MPa）的大小對閥門的介質流量調節控制
9. 電氣定位器：根據電流信號（4～20mA）的大小對閥門的介質流量調節控制（可提供防爆型）
SD643H氣動伸縮蝶閥產品外形與結構尺寸：
|
公稱 |
外形尺寸(參考值) |
法蘭尺寸和螺栓孔尺寸(標準值) |
|||||||||||||||||
|
通徑 |
H |
H1 |
設計最大長度 |
設計最小長度 |
設計長度 |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||||||||
|
毫米 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|||||||
|
50 |
80 |
309 |
186 |
156 |
171 |
180 |
200 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
95 |
337 |
190 |
160 |
175 |
180 |
200 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
|
80 |
98 |
347 |
198 |
166 |
182 |
180 |
200 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
114 |
373 |
228 |
188 |
208 |
180 |
200 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
|
125 |
128 |
405 |
240 |
201 |
220 |
180 |
200 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
|
150 |
139 |
440 |
246 |
206 |
226 |
270 |
280 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
|
200 |
174 |
612 |
265 |
219 |
242 |
400 |
425 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
|
250 |
215 |
693 |
295 |
240 |
267 |
400 |
425 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
16-26 |
|
300 |
245 |
747 |
308 |
254 |
282 |
450 |
560 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
16-26 |
|
350 |
270 |
802 |
327 |
272 |
300 |
450 |
560 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
|
400 |
305 |
991 |
368 |
308 |
338 |
535 |
580 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
|
450 |
325 |
1037 |
370 |
310 |
340 |
535 |
580 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
|
500 |
360 |
1127 |
392 |
332 |
362 |
535 |
580 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
|
600 |
445 |
1377 |
441 |
375 |
408 |
570 |
660 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
|
700 |
505 |
1496 |
460 |
400 |
430 |
750 |
550 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
|
800 |
560 |
1584 |
499 |
445 |
475 |
750 |
550 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
|
900 |
630 |
1676 |
520 |
460 |
490 |
750 |
550 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
|
1000 |
680 |
1760 |
600 |
530 |
565 |
900 |
750 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
|
1200 |
795 |
2018 |
675 |
571 |
623 |
1000 |
925 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
|
1400 |
900 |
2363 |
760 |
683 |
722 |
1000 |
925 |
1630 |
1560 |
1510 |
36-36 |
1675 |
1590 |
1530 |
36-42 |
1685 |
1590 |
1530 |
36-48 |
|
1600 |
1100 |
2723 |
860 |
770 |
815 |
1000 |
925 |
1830 |
1760 |
1710 |
40-36 |
1915 |
1820 |
1750 |
40-48 |
1930 |
1820 |
1750 |
40-56 |
|
1800 |
1124 |
2844 |
930 |
830 |
880 |
1100 |
980 |
2045 |
1970 |
1718 |
44-39 |
2115 |
2020 |
1950 |
44-48 |
2130 |
2020 |
1950 |
44-56 |
|
2000 |
1292 |
3127 |
1020 |
920 |
970 |
1100 |
980 |
2265 |
2180 |
2125 |
48-42 |
2325 |
2230 |
2150 |
48-48 |
2345 |
2230 |
2150 |
48-62 |
常見故障及檢測、排除的方法：
|
故障現象 |
檢查項目 |
解決方法 |
|
氣動閥門不能動作 |
1.電磁閥是否正常，線圈是否燒壞，電磁閥芯是否被贓物卡死 |
更換電磁閥、更換線圈、贓物 |
|
2.對起訂執行器進行單獨供氣試驗，檢查密封圈及氣缸是否是損壞 |
更換已壞密封圈及氣缸 |
|
|
3.閥內是否有雜質將閥芯卡死 |
雜質，更換已損件 |
|
|
4.手動機動的手柄是否處在手動位置 |
將手柄轉到氣動位置 |
|
|
動作遲緩、爬行 |
1.氣源壓力不夠 |
增加氣源壓力（0.4-0.7MPa) |
|
2.氣動執行器輸出扭矩過小 |
增大氣動執行器的型號規格 |
|
|
3.閥門閥芯或其他閥門配件裝配太緊 |
重新裝配調整 |
|
|
4.氣源管路堵塞、流量過小 |
排除堵塞，更換過濾器濾芯 |
|
|
回訊器沒有信號 |
1.電源線路短路或斷路 |
檢查電源線路 |
|
2.回信內凸輪位置不準確 |
調整凸輪至正確位置 |
|
|
3.微動開關損壞 |
更換微動開關 |
氣動執行器的選型：
a. 選用氣動執行器的時候，先確定閥門的扭矩，再根據介質增加安全值
b. 水蒸氣或非潤滑的介質增加25%安全值
c. 非潤滑的干氣介質增加60%安全值
d. 非潤滑用氣體輸送的顆粒粉料增加100%安全值
e. 對于清潔、無摩擦的潤滑介質增加20%安全值
f. 最后再根據氣源工作壓力，查找單雙作用式扭矩表，可得到準確的單作用和雙作用氣動執行器型號。
氣動閥門安裝與維護：
① 氣動執行器可與閥門直接安裝連接，也可以通過支架與接頭進行安裝連接。連接緊固件不得松動。
② 保證執行器輸出軸與閥門安裝的同軸度，并轉動靈活，無爬行現象。
③ 連接管道、接頭、附件等應情節干凈。
④ 電磁閥排氣口始終向下，當向上或水平時，應連接彎管，使排氣口向下。
⑤ 調試前應確認空氣管道暢通，氣壓、電壓、信號等符合要求。
⑥ 壓縮空氣應經過過濾、干燥、露點負15度以下要除濕。
⑦ 調試時電磁閥應該開到自動位置。
⑧ 氣動操作時，應斷開手動裝置。手動操作時應斷開氣動裝置。
⑨ 執行器上安裝的各種附件，應分別按照使用說明書進行調試。
⑩ 正常工作情況下每月檢查一次，每年檢修一次。
?
伸縮蝶閥安裝與維護：
1) 伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2) 伸縮蝶閥出廠時結構長度為最小度，安裝時，拉至安裝長度(即設計長度)。
3) 當管道間長度超過伸縮閥長度時，請調整管道間隔，切勿強行位伸縮閥，以免損壞伸縮閥。
4) 伸縮蝶閥可在任意位置安裝，做溫度補償用，在管道安裝完成后，需沿管道軸統方向兩端加支架，防止伸縮閥伸縮管拉出，支架的地支承力按右列公式計算，運行時嚴禁將支架卸掉。
5) 伸縮蝶閥不做溫度補償時，只做安裝更換，維修閥門方便用時，可用通螺栓限位，對稱夾緊伸縮閥以防止伸縮管拉出，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓晉嚴禁卸掉(螺栓另配)。
6) 管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7) 本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮閥。管道安裝時，要求伸縮蝶瘩兩端管道必須同心，管道上的兩法蘭面要求平行。
8) 法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9) 伸縮管安裝在閥門后。
10) 伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
