300X緩閉止回閥工作原理:
當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。
當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。
產品簡介：

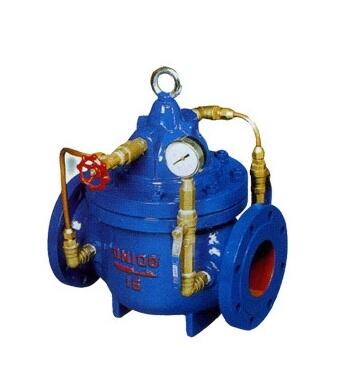

由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到最佳的開啟或關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。
利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
300X緩閉止回閥產品性能參數：
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
產品零部件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
300X緩閉止回閥產品外形與結構尺寸：
|
公稱通徑 |
外 形 尺 寸 |
||
|
DN |
L |
H |
Hl |
|
40 |
190 |
265 |
200 |
|
50 |
190 |
265 |
200 |
|
65 |
210 |
310 |
205 |
|
80 |
240 |
350 |
245 |
|
100 |
272 |
460 |
305 |
|
125 |
285 |
520 |
365 |
|
150 |
325 |
570 |
415 |
|
200 |
380 |
840 |
510 |
|
250 |
450 |
890 |
560 |
|
300 |
525 |
1030 |
658 |
|
350 |
560 |
1090 |
696 |
|
400 |
630 |
1150 |
735 |
|
450 |
670 |
1150 |
735 |
|
500 |
720 |
1300 |
785 |
|
600 |
800 |
1300 |
785 |
產品執行標準：
1) 設計規范：GB/T 12244
2) 結構長度：GB/T 12250
3) 法蘭連接：JB/T 79
4) 試驗與檢驗：GB/T 12245
5) 產品標識：GB/T 12220
6) 供貨規范：JB/T 7928
