400X流量控制閥工作原理：
當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。

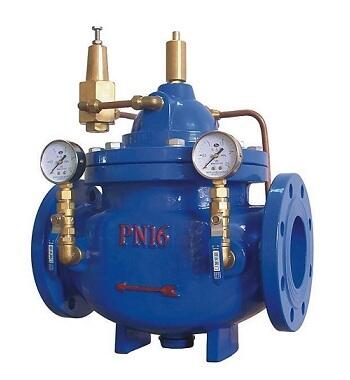

產品簡介：
由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。
廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
400X流量控制閥產品性能參數：
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
產品零部件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
HT200、QT350、WCB |
|
閥座 閥盤 |
銅合金/2Cr13 |
|
密封圈 O型圈 |
丁橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
缸套 活塞（活塞型） |
2Cr13 |
|
膜片（膜片型） |
夾織物丁橡膠 |
|
針型閥 球閥 |
銅合金 |
|
過濾器 |
不銹鋼 |
400X流量控制閥產品外形與結構尺寸：
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
247 |
247 |
247 |
278 |
278 |
298 |
313 |
350 |
365 |
420 |
450 |
470 |
490 |
526 |
570 |
570 |
|
H |
342 |
342 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |
設計特點：
一改常規節流閥使用孔板或純機械的減小流域面積的原理，利用相關導閥，最大限度地減小能量在節流過程中的損失；控制靈敏度高，安全可靠，調試簡便，使用壽命長。
