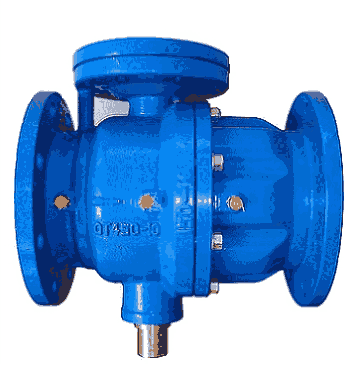

低阻力倒流防止器產品簡介：
適用場合：主要用于城鎮供水管網與各類用戶管網之間，或者生活飲用水與消防水、空調水、綠化水等異質水系統之間交叉連接時的有效隔斷，或者無負壓設備的配套安裝，能夠嚴格防止倒流污染的發生。
由前后兩個止回閥和中間自動排水器組成。在回流狀態發生時，兩個止回閥自動關閉，排水器自動開啟，中間腔大氣隔斷。在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質。
安裝說明：
1) 安裝 水平安裝，并且不應該承受管道的重量，也就是2端法蘭應該要有支架或者水泥磚塊支撐起來。
2) 安裝完畢后，初次啟用時，先關閉出口端的閥門，然后慢慢打開進口端的閥門，讓水慢慢的充滿整個倒流防止器，打開每個測試閥排除空氣，等待閥腔充滿水以后再慢慢的打開出口端的閥門。
3) 請注意初次啟用或者呀因為進口進來的壓力產生波動，泄水口出現少量的滴水漏水現象是屬于正�，F象的。
4) 正常供水后，應該把上蓋螺絲 旋松 10--15圈。正常運行時如果泄水口滴漏可以采用旋緊復位螺釘的方法，壓緊泄水口后再旋松復位螺釘到原狀態。
低阻力倒流防止器使用注意事項：
① 安裝之前徹底沖洗所有管道。
② 減壓型倒流防止器的兩端都要加裝檢修閘閥，進口前端安裝有Y型過濾器且出口端安裝有可撓性軟接頭。
③ 泄水閥上的排水口 不可直接與排水管道固定連接，而是應該通過漏斗排放到地面上的排水溝，漏斗下端與地面距離不應小于300mm。
④ 正常運行時 復位螺釘嚴禁處于 緊定位置。
低阻力倒流防止器產品外形與結構尺寸和材質：
|
型號 |
公稱通徑 |
外形尺寸 |
材質 |
壓力等級 |
|||
|
Mm |
英寸 |
L |
H |
H1 |
全不銹鋼 |
PN10 PN16 |
|
|
LHS711X |
15 |
1/2 |
132 |
75 |
38 |
||
|
20 |
3/4 |
132 |
75 |
38 |
|||
|
25 |
1 |
135 |
75 |
38 |
|||
|
LHS712X |
32 |
11/4 |
260 |
128 |
64 |
||
|
40 |
11/2 |
260 |
128 |
64 |
|||
|
50 |
2 |
280 |
172 |
82 |
|||
|
LHS743X |
50 |
2 |
185 |
270 |
160 |
殼體：球墨鑄鐵 |
|
|
65 |
2/21 |
210 |
286 |
166 |
|||
|
80 |
3 |
225 |
310 |
176 |
|||
|
100 |
4 |
250 |
335 |
195 |
|||
|
150 |
6 |
340 |
410 |
235 |
|||
|
200 |
8 |
400 |
466 |
266 |
|||
|
LHS745X |
65 |
2/21 |
320 |
330 |
190 |
殼體：球墨鑄鐵 |
|
|
80 |
3 |
450 |
350 |
210 |
|||
|
100 |
4 |
500 |
385 |
230 |
|||
|
150 |
6 |
600 |
510 |
285 |
|||
|
200 |
8 |
760 |
656 |
336 |
|||
|
250 |
10 |
950 |
830 |
430 |
|||
|
300 |
12 |
1070 |
980 |
510 |
|||
|
350 |
14 |
1270 |
1000 |
600 |
|||
|
400 |
16 |
1430 |
1250 |
680 |
|||
工作原理：
正向通水：
進口壓力大于出口壓力時，兩個止回閥瓣開啟，排水器關閉。在2m/s流速時，流通水損小于0.04Mpa.
反向關閉：
進口壓力小于等于出口壓力時，兩個止回閥瓣關閉，排水器開啟。
如果沒有垃圾卡阻，兩個止回閥瓣密封關閉，排水器出口不排水，中間腔與大氣相通，中間腔壓力為零。
防止回流污染：
進口壓力小于出口壓力時，兩個止回閥瓣處于關閉狀態，排水器處于開啟狀態如果其中一個或兩個止回閥瓣的閥口有垃圾卡阻，產生滲漏，所漏介質均流向中間腔，經過排水器直接排出閥外，防止對進口端的回流污染。
設計特點：
1．主閥由前后兩個止回閥和中間自動排水器組成。
2．在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質。
3．超低水損、節能顯著：水頭損失小于0.03Mpa;
4．空氣隔斷、自動排水：在回流狀態發生時，主閥關閉時，排水器自動開啟、中間腔泄壓為零，主閥的上下游之間實現空氣隔斷或零壓隔斷，有效防止回流污染。
5．節地節材、安裝靈活:外形小、自重輕，結構長度僅為現有同類產品的30％；可以水平或垂直安裝.
6．符合涉水產品衛生安全標準。
