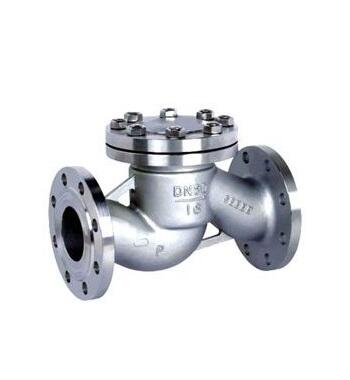

H41法蘭升降式止回閥產品簡介：
一種閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，高壓小口徑的止回閥閥瓣可采用圓球形,升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大,但密封性較旋啟式好。
產品執行標準：
|
設計與制造 |
GB/T12235 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB66 |
|
|
標志 |
GB/T12220 |
|
|
供貨 |
JB/T7928 |
|
H41法蘭升降式止回閥產品性能參數
H41H/W：
|
型號 |
H41H-16C~100 |
H41W-16P~100P |
H41W-16R~100R |
|
工作壓力（MPa） |
1.6~10.0 |
||
|
適用溫度（℃） |
≤425 |
≤150 |
|
|
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
|
|
型號 |
H41H-16C~100 |
H41W-16P~100P |
H41W-16R~100R |
|
工作壓力（MPa） |
1.6~10.0 |
||
|
適用溫度（℃） |
≤425 |
≤150 |
|
|
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
|
H41Y：
|
型號 |
公稱壓力 |
試驗壓力P3(MPa) |
適用溫度（℃） |
適用介質 |
||
|
PN（MPa） |
密封 |
氣密封 |
殼體 |
|||
|
H41Y-25I |
2.5 |
2.75 |
0.6 |
3.75 |
≤550 |
蒸汽、水、油品等 |
|
H41Y-40I |
4 |
4.4 |
0.6 |
6 |
||
|
H41Y-64I |
6.4 |
7.04 |
0.6 |
9.6 |
||
|
H41Y-100I |
10 |
11 |
0.6 |
15 |
||
|
H41Y-25P |
2.5 |
2.75 |
0.6 |
3.75 |
≤150 |
弱腐蝕性介質 |
|
H41Y-40P |
4 |
4.4 |
0.6 |
6 |
||
|
H41Y-64P |
6.4 |
7.04 |
0.6 |
9.6 |
||
|
H41Y-100P |
10 |
11 |
0.6 |
15 |
||
產品零部件材料：
|
零件名稱 |
閥體、閥蓋、閥瓣 |
閥體、閥瓣密封面 |
墊片 |
螺栓 |
|
|
材料 |
I |
鉻鉬鋼 |
硬質合金 |
鋼帶石棉纏繞式墊片 |
鉻鉬釩鋼 |
|
P |
鉻鎳鈦不銹鋼 |
硬質合金 |
聚四氟乙稀 |
不銹鋼 |
|
H41法蘭升降式止回閥產品外形與結構尺寸：
1.6MPA
|
型號 |
公稱壓力PN |
公稱通徑DN(mm) |
尺 寸(mm) |
重量 |
||||||
|
(MPa) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
(Kg) |
||
|
H41H-16C H41W-16R H41W-16P |
1.6 |
25 |
160 |
115 |
85 |
65 |
16 |
71 |
4/14 |
3.3 |
|
32 |
180 |
135 |
100 |
78 |
18 |
84 |
4/18 |
5.O |
||
|
40 |
200 |
145 |
110 |
85 |
18 |
96 |
4/18 |
6.3 |
||
|
50 |
230 |
160 |
125 |
100 |
20 |
115 |
4/18 |
8.9 |
||
|
65 |
290 |
180 |
145 |
120 |
20 |
145 |
4/18 |
13.2 |
||
|
80 |
340 |
195 |
160 |
135 |
22 |
156 |
8/18 |
24 |
||
|
100 |
350 |
21 5 |
180 |
155 |
24 |
170 |
8/18 |
48 |
||
|
125 |
400 |
245 |
210 |
185 |
26 |
201 |
8/18 |
60 |
||
|
150 |
480 |
280 |
240 |
210 |
26 |
238 |
8/23 |
95 |
||
2.5MPA
|
型號 |
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
尺 寸(mm) |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
D3 |
b |
H |
Z-d |
(Kg) |
|||
|
H41H-25C H41W-25R H41W-25P |
2.5 |
20 |
150 |
105 |
75 |
55 |
105 |
16 |
105 |
4/14 |
5.5 |
|
25 |
160 |
115 |
85 |
65 |
115 |
16 |
115 |
4/14 |
6 |
||
|
32 |
180 |
135 |
100 |
78 |
130 |
18 |
130 |
4/18 |
9.1 |
||
|
40 |
200 |
145 |
110 |
85 |
145 |
18 |
135 |
4/18 |
11 |
||
|
50 |
230 |
160 |
125 |
100 |
155 |
20 |
150 |
4/18 |
15.2 |
||
|
65 |
290 |
180 |
145 |
120 |
180 |
22 |
160 |
8/18 |
22 |
||
|
80 |
310 |
195 |
160 |
135 |
1 95 |
22 |
170 |
8/18 |
30 |
||
|
100 |
350 |
230 |
190 |
160 |
230 |
24 |
195 |
8/23 |
44 |
||
|
125 |
400 |
270 |
220 |
188 |
270 |
28 |
255 |
8/25 |
65 |
||
|
150 |
480 |
300 |
250 |
218 |
300 |
30 |
255 |
8/25 |
99 |
||
設計特點：
1) 選材考究，符合國內、外相關標準，材料的質量高。
2) 密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3) 產品按國家標準GB/T12235設計制造�？刹捎酶鞣N配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
4) 閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用
