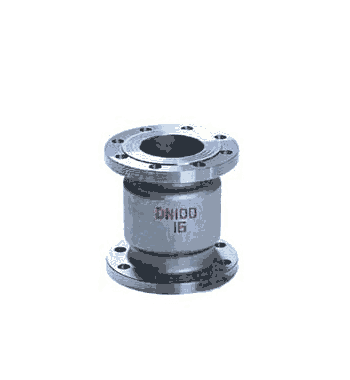

H42W立式止回閥產品簡介：
本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
產品執行規范：
|
設計與制造 |
GB/T12235 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB66 |
|
|
標志 |
GB/T12220 |
|
|
供貨 |
JB/T7928 |
|
產品性能參數和零部件材料：
|
公稱壓力（MPa） |
1.6 |
2.5 |
4 |
|
|
密封試驗壓力（MPa） |
1.76 |
2.75 |
4.4 |
|
|
殼體試驗壓力（MPa） |
2.4 |
3.75 |
6 |
|
|
適用溫度（℃） |
WCB≤350，304/316≤200 |
|||
|
材料 |
閥體 |
WCB,304,316 |
||
|
閥座 |
WCB,304,316 |
|||
|
閥瓣 |
WCB,304,316 |
|||
|
密封圈 |
合金鋼，司太立 |
|||
|
墊片 |
石墨，聚四氟乙烯 |
|||
H42W立式止回閥產品外形與結構尺寸：
|
公稱壓力 |
公稱通徑 |
尺寸 |
||||||
|
DN |
L |
D |
D1 |
D2 |
b |
Z-Φ |
||
|
|
系列1 |
系列2 |
||||||
|
1.6MPa 2.5MPa 4.0MPa |
15 |
85 |
85 |
95 |
65 |
45 |
16 |
4-Φ14 |
|
20 |
95 |
95 |
105 |
75 |
55 |
16 |
4-Φ14 |
|
|
25 |
100 |
105 |
115 |
85 |
65 |
16 |
4-Φ14 |
|
|
32 |
105 |
150 |
135 |
100 |
78 |
16 |
4-Φ14 |
|
|
40 |
115 |
160 |
145 |
110 |
88 |
18 |
4-Φ14 |
|
|
50 |
125 |
170 |
160 |
125 |
100 |
20 |
4-Φ14 |
|
|
65 |
145 |
180 |
180 |
145 |
120 |
22 |
8-Φ18 |
|
|
80 |
155 |
200 |
195 |
160 |
135 |
22 |
8-Φ18 |
|
|
100 |
210 |
210 |
230 |
190 |
160 |
24 |
8-Φ23 |
|
|
125 |
275 |
275 |
275 |
220 |
188 |
28 |
8-Φ25 |
|
|
150 |
225 |
300 |
300 |
250 |
218 |
30 |
8-Φ25 |
|
|
200 |
380 |
380 |
360 |
310 |
278 |
34 |
12-Φ25 |
|
H42W立式止回閥設計特點：
有法蘭和對夾之分，具有結構簡單，零部件少，分量輕等特點。立式止回閥主要用于需防止介質倒流的各種工況場合。
用于立式安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用。
