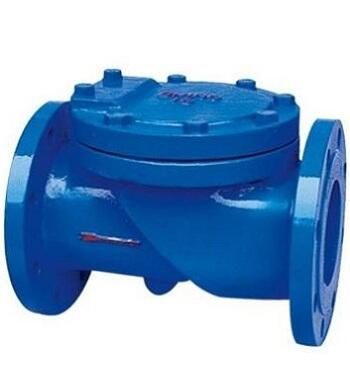

H44X(SFCV)橡膠瓣止回閥產品簡介：
主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
主要由閥體，閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達10萬次。該閥采用全流面積式（FULL FLOW AREA）設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。
H44X(SFCV)橡膠瓣止回閥產品性能參數和零部件材料：
|
公稱壓力 |
HC44X-10~16 |
HC44X-16C~25 |
|
|
工作壓力（MPa） |
1.6~2.5 |
||
|
適用溫度（℃） |
≤80 |
||
|
適用介質 |
水 |
||
|
材料 |
閥體、閥蓋 |
HT200 |
WCB |
|
閥瓣 |
鋼板+強化尼龍布 |
||
|
密封面 |
尼龍 |
||
|
墊片 |
橡膠 |
||
H44X(SFCV)橡膠瓣止回閥產品外形與結構尺寸：
|
公稱通徑(DN) |
L |
H |
|
40 |
165 |
180 |
|
50 |
200 |
190 |
|
65 |
215 |
210 |
|
80 |
240 |
230 |
|
100 |
290 |
250 |
|
125 |
330 |
280 |
|
150 |
355 |
315 |
|
200 |
500 |
370 |
|
250 |
620 |
430 |
|
300 |
700 |
475 |
|
350 |
785 |
550 |
|
400 |
915 |
600 |
產品執行標準：
a. 設計規范：GB/T 12233
b. 結構長度：GB/T 12221
c. 連接法蘭：JB/T 79，HG20592，GB9113，ANSI
d. 試驗與檢驗：GB/T13927
e. 壓力-溫度：GB/T 9131
f. 產品標識：GB/T 12220
設計特點：
① 橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成
② 閥瓣開關壽命可達100萬次
③ 采用全流面積式（FULL FLOW AREA）設計
④ 水頭損失小，不易堆積雜物
