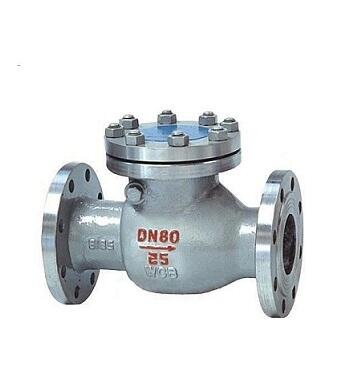

H44法蘭旋啟式止回閥設計特點：
① 采用內裝搖臂旋啟式結構，所有啟閉件都裝于閥體內部，不穿透閥體。
② 搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當的微量位置補償。
③ 閥門密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6，即使用在有細粒的介質中亦不會因沖蝕而很快磨損。
產品性能參數和零部件材料：
|
公稱壓力 |
HRRH/Y-16C～100 |
H44W-16P～100P |
H44W-16R～100R |
||
|
工作壓力（MPa） |
1.6~10.0 |
||||
|
適用溫度（℃） |
≤350 |
≤200 |
|||
|
適用介質 |
水、油、氣、蒸汽 |
腐蝕性介質 |
|||
|
材料 |
閥體、閥蓋 |
WCB |
304 |
316 |
|
|
閥板 |
2Cr13，304,316 |
||||
|
密封面 |
合金鋼，司太立 |
||||
|
銷軸 |
2Cr13，304，316 |
||||
H44法蘭旋啟式止回閥產品外形與結構尺寸：
|
公稱通徑 DN |
L |
D |
D1 |
D2 |
b |
Z-d |
H |
|
25 |
160 |
115 |
85 |
65 |
16 |
4/14 |
100 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4/18 |
105 |
|
40 |
200 |
145 |
100 |
85 |
16 |
4/18 |
115 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4/18 |
135 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4/18 |
142 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8/18 |
165 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8/18 |
180 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8/18 |
210 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8/23 |
233 |
|
200 |
500 |
335 |
295 |
265 |
26 |
12/23 |
304 |
|
250 |
550 |
405 |
355 |
320 |
30 |
12/25 |
348 |
|
300 |
650 |
460 |
410 |
375 |
30 |
12/25 |
390 |
|
350 |
750 |
520 |
470 |
435 |
34 |
16/25 |
430 |
|
400 |
850 |
580 |
525 |
485 |
36 |
16/30 |
468 |
H44法蘭旋啟式止回閥產品簡介：
具有流通能力大的特點，采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中閥蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能�？商峁﹫绦忻罉�、日標、德標、國標連接尺寸的產品。
產品執行規范：
a. 設計規范：GB/T 12233
b. 結構長度：GB/T 12221
c. 連接法蘭：JB/T 79,HG20592,GB9113,ANSI
d. 試驗與檢驗：GB/T13927
e. 壓力-溫度：GB/T 9131
f. 產品標識：GB/T 12220
