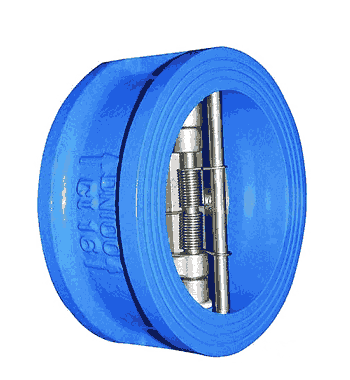

H76X對夾式蝶形止回閥工作原理：
用于防止管道和設備使用中防止介質倒流的一種閥門，該閥依靠介質的壓力達到自行開啟或關閉的目的，當介質倒流時，閥瓣自動關閉截斷介質的流動，避免事故的發生。
產品簡介：
用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
H76X對夾式蝶形止回閥產品性能參數：
|
公稱通徑 |
DN(mm) |
50~1200 |
|||
|
公稱壓力 |
PN(MPa) |
1 |
1.6 |
2.5 |
4 |
|
試驗壓力Ps(MPa) |
強度試驗 |
1.5 |
2.4 |
3.75 |
6 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
適用介質 |
水、蒸汽、油品、污水、酸堿類 |
||||
|
適用溫度 |
橡膠密封面（X）-20℃~120℃ |
||||
|
合金鋼密封面（H）主體碳鋼-29℃~425℃ |
|||||
|
不銹鋼主體用于酸類介質-29℃~200℃ |
|||||
產品零部件材料：
|
名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥板 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
密封圈 |
橡膠、不銹鋼、合金鋼 |
|
彈簧 |
60Si2Mn、3Cr13、17-7PH、INCONEL |
H76X對夾式蝶形止回閥產品外形與結構尺寸：
|
公稱壓力 |
公稱通徑 |
尺寸 |
|||
|
PN |
DN |
L |
D |
D3 |
D2 |
|
PN1.6MPa PN2.5MPa |
50 |
60 |
108 |
56 |
51 |
|
65 |
67 |
128 |
73 |
65 |
|
|
80 |
73 |
142 |
88 |
80 |
|
|
100 |
73 |
162 |
108 |
102 |
|
|
125 |
86 |
192 |
132 |
127 |
|
|
150 |
98 |
218 |
160 |
152 |
|
|
200 |
127 |
273 |
210 |
203 |
|
|
250 |
146 |
328 |
266 |
254 |
|
|
300 |
181 |
384 |
310 |
305 |
|
|
350 |
184 |
444 |
355 |
350 |
|
|
400 |
191 |
496 |
405 |
400 |
|
|
450 |
203 |
556 |
455 |
450 |
|
|
500 |
219 |
618 |
505 |
500 |
|
|
600 |
222 |
732 |
605 |
600 |
|
|
700 |
305 |
802 |
700 |
695 |
|
|
800 |
305 |
912 |
800 |
796 |
|
|
900 |
368 |
1012 |
903 |
898 |
|
|
1000 |
432 |
1126 |
1055 |
1050 |
|
|
1200 |
524 |
1340 |
1205 |
1200 |
|
|
公稱通徑 |
公稱壓力 |
尺寸 |
|||
|
PN |
DN |
L |
D |
D3 |
D2 |
|
MPa |
mm |
||||
|
PN4.0MPa |
50 |
60 |
108 |
56 |
51 |
|
65 |
67 |
128 |
73 |
65 |
|
|
80 |
73 |
142 |
88 |
80 |
|
|
100 |
73 |
168 |
108 |
102 |
|
|
125 |
86 |
194 |
132 |
127 |
|
|
150 |
98 |
224 |
160 |
152 |
|
|
200 |
127 |
291 |
210 |
203 |
|
|
250 |
146 |
353 |
266 |
254 |
|
|
300 |
181 |
418 |
310 |
305 |
|
|
350 |
9222 |
475 |
355 |
350 |
|
|
400 |
232 |
547 |
405 |
400 |
|
|
450 |
264 |
572 |
455 |
450 |
|
|
500 |
292 |
628 |
505 |
500 |
|
|
600 |
318 |
745 |
608 |
600 |
|
|
PN6.4MPa |
50 |
60 |
114 |
58 |
51 |
|
65 |
67 |
138 |
73 |
65 |
|
|
80 |
73 |
148 |
88 |
80 |
|
|
100 |
79 |
174 |
108 |
102 |
|
|
125 |
105 |
211 |
132 |
127 |
|
|
150 |
136 |
248 |
162 |
152 |
|
|
200 |
165 |
310 |
212 |
200 |
|
|
250 |
213 |
362 |
266 |
250 |
|
|
300 |
229 |
422 |
310 |
305 |
|
|
350 |
273 |
487 |
355 |
350 |
|
|
400 |
305 |
541 |
405 |
400 |
|
|
PN10.0MPa |
50 |
60 |
120 |
58 |
51 |
|
65 |
67 |
144 |
73 |
65 |
|
|
80 |
73 |
154 |
88 |
80 |
|
|
100 |
79 |
181 |
108 |
102 |
|
|
125 |
105 |
218 |
132 |
127 |
|
|
150 |
135 |
258 |
162 |
152 |
|
|
200 |
165 |
324 |
212 |
200 |
|
|
250 |
213 |
392 |
266 |
250 |
|
|
300 |
229 |
456 |
312 |
305 |
|
|
350 |
273 |
510 |
355 |
350 |
|
|
400 |
305 |
570 |
405 |
400 |
|
執行標準：
1) 設計規范：GB/T 12233
2) 結構長度：GB/T 12221
3) 連接法蘭：JB/T 79,HG20592,GB9113,ANSI
4) 試驗與檢驗：GB/T13927
5) 壓力-溫度：GB/T 9131
6) 產品標識：GB/T 12220
