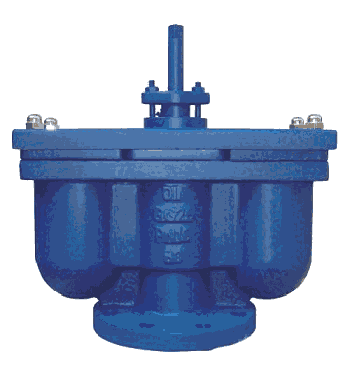

QB2雙口排氣閥產品簡介：
應用于獨立采暖系統、集中供熱系統、采暖鍋爐、中央空調、地板采暖及太陽能采暖系統等管道排氣。
體形大,重量重，排氣量小，該排氣閥在80年代末最為理想產品，問世以來一直還續用。排氣閥是管道必配設備，安裝在管道點或閉氣地方，來排除管內氣體，來疏通管道，使管道運轉正常，如停電，停泵管內會出現負壓力會引起管道振動或破裂，該排氣閥隨時吸氣，確保管路安全。
產品性能參數：
尺寸:DN25-DN200
連接:法蘭
介質：清水
使用溫度：≤80℃
閥體：鑄鐵、鑄鋼、不銹鋼
浮球與活瓣：304不銹鋼
密封材料：丁晴橡膠
試驗壓力:1.5MPa
使用壓力:1.0MPa? ?
每小時排氣量表：
|
規格 |
50 |
75 |
100 |
150 |
200 |
|
立方米/小時 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
QB2雙口排氣閥結構圖與尺寸及材質：
|
型號 |
公稱通徑 |
主要尺寸（mm） |
||||||
|
D |
D1 |
D2 |
L |
Z-φd |
介質 |
閥體材料 |
||
|
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
鑄鐵 |
|
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
鑄鐵 |
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
鑄鐵 |
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
鑄鐵 |
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
鑄鐵 |
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
鑄鐵 |
注意事項
1. D＞350mm管道請選單口排氣閥（QBI-10）。
2. 安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢修停水。
3. 如需方要求排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。
產品工作原理：
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水，浮球被浮起，傳動塞頭至關閉位置，停止大量排氣，當管內水正常輸送時，如有小量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出，當抽水機停止，管內水流空時或遇管內產生負壓時，此時塞頭迅速開啟，吸入空氣，確保管線完全。
QB2雙口排氣閥產品特點：
1. 能夠排除管道中的氣體，減少阻力，節約能源。
2. 當管道負壓時，能快速自動吸氣，防止管道破裂。
3. 浮球為不銹鋼，使用壽命長，安全可靠。
