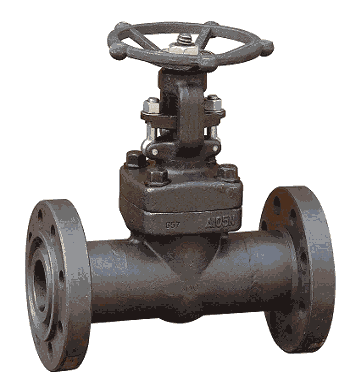

Z41H Z41Y高壓鍛鋼閘閥產品結構形式：
1. 全通徑或縮徑；
2. 明桿帶支架；
3. 兩端自動調心的填料壓套；
4. 用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋；
5. 本體倒密封；
6. 承插焊接ANSI/ASME B16.11；
7. 螺紋端(NPT端)按ANSI/ASME B1.20.1。
產品零部件材料和性能參數：
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|||
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
||||
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
||
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
||
|
3 |
閘板 |
A182 F430/F410 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
||
|
4 |
閥桿 |
A182 F6a |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
||
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||||
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
||
|
7 |
閥蓋 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
||
|
8 |
圓柱銷 |
A276 420 |
A182 F304 |
||||
|
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|||
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
||
|
11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
||
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
||
|
13 |
閥桿螺母 |
A276 420 |
|||||
|
14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
||
|
15 |
銘牌 |
SS |
|||||
|
16 |
手輪 |
A197 |
|||||
|
17 |
潤滑墊片 |
A473 431 |
|||||
|
18 |
填料 |
柔性石墨 |
PTFE |
||||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
||||
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
||||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
Z41H Z41Y高壓鍛鋼閘閥安裝說明：
1. 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2. 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置，手輪在頂部 )。
3. 帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
4. 帶傳動機構的閘閥，按產品使用說明書的規定安裝。
Z41H Z41Y高壓鍛鋼閘閥產品簡介：
啟閉件是剛性實心閘板，閘板的運動方向與流體方向相垂直，可作全開或全關用，閥體采用整體鍛造，非常適合高溫高壓工況用。閘閥流體阻力小，密封面受介質的沖刷和侵蝕小，啟標閥門開閉較省力，介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，適用范圍廣。
設計特點：
1. 中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好支管兩端為焊接連接適應不同的接管要求。
2. 閘板和啟標閥門閥座的密封面采用 司太立（ stellite ）鈷基硬質合金堆焊而成運動密封硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長。
3. 閥桿經調質和表面氮化處理-有良好的抗腐蝕性和抗擦傷性。
