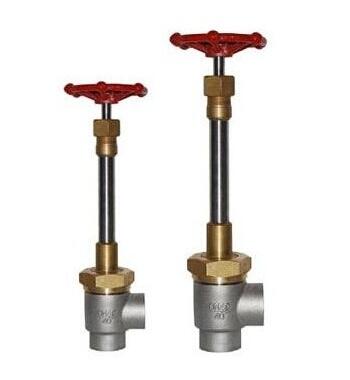

DJ64F低溫角式截止閥產品簡介：
適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。適用介質：液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等。
產品性能參數：
|
公稱通徑 |
DN50mm～100mm |
|
公稱壓力 |
PN4.0MPa |
|
適用介質 |
液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
|
適用溫度 |
-196℃～+80℃ |
DJ64F低溫角式截止閥產品零部件材料：
|
閥體 |
ZG0Cr18Ni9 |
|
閥座、閥瓣 |
HPb59-1/0Cr18Ni9 |
|
閥桿 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
|
延伸套管 |
0Cr18Ni9 |
DJ64F低溫角式截止閥產品外形與結構尺寸：
|
產品型號 |
公稱通徑 |
外形與連接尺寸mm |
重量 |
|||||
|
|
DN |
D1 |
D2 |
L1 |
L2 |
L3 |
H/h |
Kg |
|
DJ64F-40P |
10 |
14.2 |
20 |
30 |
30 |
10 |
230/223 |
1.68 |
|
DJ64F-40P |
15 |
18.2 |
25 |
35 |
35 |
10 |
259/250 |
1.73 |
|
DJ64F-40P |
20 |
25.2 |
30 |
40 |
40 |
10 |
292/282 |
2.21 |
|
DJ64F-40P |
25 |
28.2 |
35 |
45 |
45 |
10 |
328/316 |
2.87 |
|
DJ64F-40P |
40 |
45.2 |
50 |
55 |
55 |
15 |
406/391 |
5.5 |
|
DJ64F-40P |
50 |
57.5 |
68 |
70 |
70 |
16 |
480/460 |
11.2 |
|
DJ64F-40P |
65 |
70.5 |
82 |
80 |
80 |
18 |
480/460 |
15.7 |
|
DJ64F-40P |
80 |
89.5 |
100 |
95 |
95 |
20 |
530/500 |
24.5 |
|
DJ64F-40P |
100 |
108.5 |
122 |
110 |
110 |
22 |
530/500 |
29.5 |
安裝注意事項：
a. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
b. 手輪、手柄及偉動機構，不允許作起吊用。
c. 介質的流向應與閥體所示箭頭方向一致。
