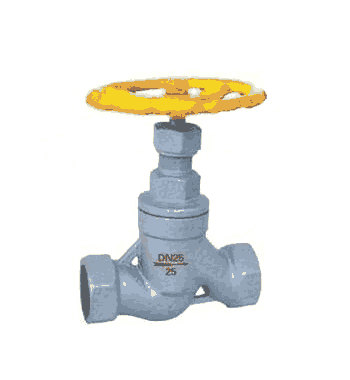

J21B外螺紋氨用截止閥產品簡介：
閥體、閥蓋材質采用灰鑄鐵，密封面巴氏合金-40℃+150℃是安裝在制冷系統的設備或管路上，用以接通和切斷制冷工質流動的通道，在使用過程中遇到溫差幅度變動環境下能自然達到化學處理性能。適于溫度-40~+150攝氏度的氨、氨液介質的管路及液化氣管路上作啟閉作用。主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位使用。
產品工作原理：
外螺紋角式氨用截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
試驗標準：
|
公稱壓力 |
試驗壓力PS(MPa) |
工作壓力 |
工作溫度 |
適用介質 |
|
|
PN(MPa) |
殼體 |
密封 |
P(MPa) |
(℃) |
|
|
2.5 |
2.75 |
3.75 |
2.5 |
≤150 |
氨、氨液 |
產品零部件材料：
|
零件名稱 |
閥體、閥蓋 |
閥瓣 |
閥桿 |
墊片 |
填料 |
|
J21B-25Z |
鑄鐵 |
碳鋼 |
優質碳鋼 |
聚四氟乙烯 |
聚四氟乙烯 |
|
J21F-25Z |
J21B外螺紋氨用截止閥產品外形與結構尺寸：
|
公稱通徑 |
尺 寸(mm) |
|
|
|||
|
DN(mm) |
L |
H |
H1 |
D0 |
連接形式 |
|
|
10 |
100 |
135 |
145 |
100 |
M34 |
外螺紋 |
|
15 |
100 |
135 |
145 |
100 |
M34 |
外螺紋 |
|
20 |
115 |
145 |
160 |
100 |
M39 |
外螺紋 |
|
25 |
130 |
160 |
175 |
120 |
M42 |
外螺紋 |
|
32 |
145 |
175 |
190 |
140 |
M55 |
外螺紋 |
|
40 |
|
180 |
200 |
160 |
|
|
氨用截止閥工作原理：
氨氣閥門的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。
氨用截止閥都裝有安全閥。它是保護氨氣減壓閥并使之安全使用的裝置，也是氨氣減壓閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。
J21B外螺紋氨用截止閥設計特點：
1) 中通法蘭為方形結構，閥桿采用間桿連接。
2) 閥體密封面部位采用球凸狀，與閥腳以線吻合密封。
3) 密封面采用巴氏合金，密封性能好，使用壽命長。
