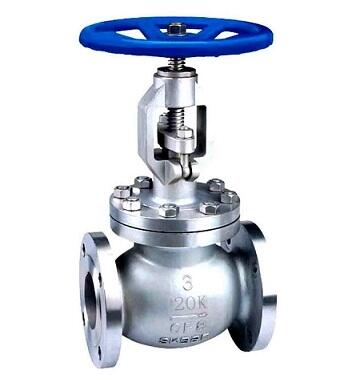

J41H日標截止閥產品簡介：

只適用于全開和全關，不允許作調節和節流。啟標日標截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關于日標截止閥的力比開日標截止閥的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。

產品執行標準：

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗—檢驗
JIS B2071 B2081	JIS B2002	JIS B2212 B2214	JIS B2071 B2081	JISB2003

產品性能參數：

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水				氣
單位		MPa	MPa	MPa	MPa
公稱壓力	10K	2.4	1.5	1.5	0.5-0.7
公稱壓力	20K	5.8	4	4	0.5-0.7

產品零部件材料：

名稱	材料
閥體、閥蓋、閥瓣	A216 WCB	A352 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
閥桿螺母	ZcuAl10Fe3 Bronze
手輪	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A1 94-7 A194-8

J41H日標截止閥產品外形與結構尺寸：

J41H/W-10K
DN		10K
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	95	70	52	12	4-φ15	241	100
20	3/4	117	100	75	58	14	4-φ15	241	100
25	1	127	125	90	70	14	4-φ19	242	130
40	1 1/2	1165	140	105	85	16	4-φ19	286	160
50	2	203	155	120	100	16	4-φ19	360	200
65	2 1/2	216	175	140	120	18	4-φ19	380	200
80	3	241	185	150	130	18	8-φ19	415	250
100	4	292	210	175	155	18	8-φ19	465	250
125	5	356	250	21O	185	20	8-φ23	515	300
150	6	406	280	240	215	22	8-φ23	545	350
200	8	495	330	290	265	22	12-φ23	675	450
250	10	622	400	355	325	24	12-φ25	787	600
300	12	698	445	400	370	24	16-φ25	895	650
J41H/W-20K
DN		20K
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	152	95	70	52	14	4-φ15	259	130
20	3/4	178	100	75	58	16	4-φ15	281	160
25	1	203	125	90	70	16	4-φ19	315	200
40	1 1/2	229	140	105	85	18	4-φ19	356	200
50	2	267	155	120	100	18	8-φ19	420	200
65	2 1/2	292	175	140	120	20	8-φ19	465	250
80	3	318	200	160	135	22	8-φ23	490	300
100	4	356	225	185	160	24	8-φ23	590	350
125	5	400	270	225	195	26	8-φ25	690	400
150	6	444	305	260	230	28	12-φ25	760	450
200	8	559	350	305	275	30	12-φ25		450
250	10	622	430	380	345	34	12-φ27	787	600
300	12	711	480	430	395	35	16-φ27	895	650
J41H/W-40K
40K
15	1/2	165	115	80	55	20	4-φ19	259	160
20	3/4	190	120	85	60	20	4-φ19	281	160
25	1	216	130	95	70	22	4-φ19	315	200
40	1 1/2	241	160	120	90	24	4-φ23	356	230
50	2	292	165	130	105	26	8-φ19	420	280
65	2 1/2	330	200	160	130	30	8-φ23	465	280
80	3	356	210	170	140	32	8-φ23	490	300
100	4	432	250	205	165	36	8-φ25	590	400
125	5	508	300	250	200	40	8-φ27	690	400
150	6	559	355	295	240	44	12-φ33	760	500
200	8	660	405	345	290	50	12-φ33	920	500
250	10	787	475	410	355	56	12-φ33	1080	600
300	12	838	540	470	410	60	16-φ39	1270	650
350	14	889	585	515	455	64	16-φ39	1420	650
400	16	991	645	570	515	70	16-φ39	1600	700
