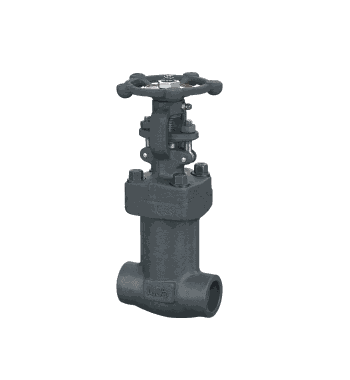

天津哪里有WZ61Y鍛鋼波紋管閘閥廠家
WZ61Y鍛鋼波紋管閘閥產品執行標準：
1. 設計制造：BS5352；MSS-SP-177
2. 連接端尺寸：
① 承插口尺寸按ANSIB16.11;JB/T1751
② 螺紋端尺寸按ANSIB1.20.1;JB/T7306
③ 對焊端尺寸按ANSIB16.25;JB/T12224
④ 法蘭端尺寸按ANSIB16.5;JB79
3. 閥門檢查各實驗：AP1598;GB/T13927;JB/T9092
4. 結構特征：螺栓鏈接閥蓋（B.B）和明桿支架（OS&Y）或焊接閥蓋（W.B）和明桿支架（OS&Y）
5. 材料按ANSI/ASTM的規定
6. 主體材料：A105;304(L);316(L)F347;F321
7. 波紋管材料：304、321、316、Inconel625、HastelloyC276、Monel等
WZ61Y鍛鋼波紋管閘閥產品零部件材料：
|
序號 |
零件名稱 |
A105/F6a |
A105/F6aHFS |
A105/F6aHF |
F304(L)/304(L) |
F316(L)/316(L) |
|
1 |
閥體 |
A105 |
A105 |
A105 |
F304 |
F316(L) |
|
2 |
閥座 |
410 |
410HF |
410HF |
304(L) |
316(L) |
|
3 |
閥板 |
F6a |
F6a |
F6HF |
F304(L) |
F316(L) |
|
4 |
閥桿 |
410 |
410 |
410 |
304(L) |
F316(L) |
|
5 |
墊片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
|
6 |
閥蓋 |
A105 |
A105 |
A105 |
F304(L) |
F316(L) |
|
7 |
螺栓 |
B7 |
B7 |
B7 |
B8 |
B8 |
|
8 |
銷 |
410 |
410 |
410 |
304 |
304 |
|
9 |
填料壓蓋 |
410 |
410 |
410 |
304 |
316 |
|
10 |
活節螺栓 |
b7 |
b7 |
b7 |
B8(M) |
B8(M) |
|
11 |
填料壓板 |
A105 |
A105 |
A105 |
F304 |
F304 |
|
12 |
六角螺母 |
2H |
2H |
2H |
8(M) |
8(M) |
|
13 |
閥桿螺母 |
410 |
410 |
410 |
410 |
410 |
|
14 |
鎖緊螺母 |
2H |
2H |
2H |
2H |
2H |
|
15 |
銘牌 |
AL |
AL |
AL |
AL |
AL |
|
16 |
手輪 |
A197 |
A197 |
A197 |
A197 |
A197 |
|
17 |
潤滑墊片 |
410 |
410 |
410 |
410 |
410 |
|
18 |
填料 |
石墨 |
石墨 |
石墨 |
石墨 |
石墨 |
|
20 |
墊片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
|
28 |
波紋管 |
F321 |
F321 |
F321 |
F316L |
F316L |
WZ61Y鍛鋼波紋管閘閥安裝說明：
1. 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2. 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置，手輪在頂部 )。
3. 帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
4. 帶傳動機構的閘閥，按產品使用說明書的規定安裝。
產品外形與結構尺寸：
|
規格DN |
S |
L |
T(in) |
H（開） |
W |
重量（Kg） |
||||||||
|
公制 |
英制（in） |
RC牙形角60° |
RC牙形角55° |
|||||||||||
|
縮經 |
全經 |
縮經 |
全經 |
縮經 |
全經 |
縮經 |
全經 |
縮經 |
全經 |
縮經 |
全經 |
|||
|
1/4 |
|
6 |
|
14.2 |
|
79 |
1/4 |
|
1/4 |
|
209 |
100 |
3.4 |
|
|
3/8 |
1/4 |
10 |
6 |
17.6 |
14.2 |
79 |
3/8 |
1/4 |
3/8 |
1/4 |
209 |
100 |
3.2 |
3.6 |
|
1/2 |
3/8 |
15 |
10 |
21.8 |
17.6 |
79 |
1/2 |
3/8 |
1/2 |
3/8 |
209 |
100 |
3 |
3.4 |
|
3/4 |
1/2 |
20 |
15 |
27.1 |
21.8 |
92 |
3/4 |
1/2 |
3/4 |
1/2 |
209 |
100 |
3.5 |
3.2 |
|
1 |
3/4 |
25 |
20 |
33.8 |
27.1 |
111 |
1 |
3/4 |
1 |
3/4 |
232 |
125 |
6 |
3.7 |
|
1 1/4 |
1 |
32 |
25 |
42.6 |
33.8 |
120 |
1 1/4 |
1 |
1 1/4 |
1 |
266 |
160 |
8.7 |
6.4 |
|
1 1/2 |
1 1/4 |
40 |
32 |
48.7 |
42.6 |
140 |
1 1/2 |
1 1/4 |
1 1/2 |
1 1/4 |
300 |
180 |
10.5 |
9 |
|
2 |
1 1/2 |
50 |
40 |
61.1 |
48.7 |
152 |
2 |
1 1/2 |
2 |
1 1/2 |
321 |
180 |
17.8 |
11.4 |
產品簡介：
閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。
廣泛適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
