商品詳情

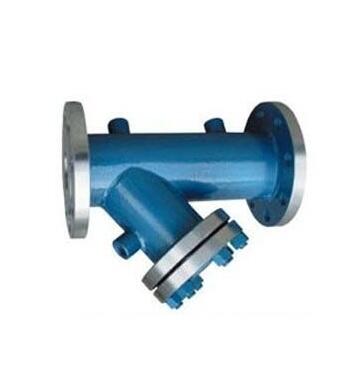

BGL41H保溫Y型過濾器產品簡介：

用于水、油、氣管道和各種設備上不可缺少的一種保溫裝置，通常裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，過濾器用來介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構簡單，阻力小，排污方便等特點。過濾器一般用水濾網采用18~30目/英寸，通氣濾網40~100目/英寸，如用戶有特殊要求過濾網可定制。

在閥體外部焊裝有金屬夾套，并設有夾套接口，可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下，保溫型過濾器的連接尺寸要比Y型過濾器大一到兩個規格。

采用夾套保溫設計，夾套采用碳素鋼或不銹鋼焊接比鑄造的更加耐壓牢固。保溫過濾器具有良好的保溫保冷特性，且能有效降低管路中介質熱量損失。Y型保溫過濾器主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質回流。

BGL41H保溫Y型過濾器產品技術參數：

型號	連接形式	公稱壓力MPa	試驗壓力MPa	工作壓力MPa	殼體材料	過濾網材料	適用介質
BGL41H-10	法蘭	1	1.1	1	灰鑄鐵	1.1	水、油和氣等
BGL41H-16	法蘭	1.6	1.76	1.6	球墨鑄鐵	1.76
BGL41H-26	法蘭	2.5	2.75	2.5	碳鋼	2.75

BGL41H保溫Y型過濾器結構圖與尺寸：

通徑DN		結構尺寸		夾套			管塞N
半夾套	全夾套	L	H	進口a	進口b	蒸汽壓力	管塞N
20	20/50	370	235	G1/2	G1/2	≤1.0MPa	ZG1/2"
25	25/50	370	235	G1/2	G1/2
32	32/65	390	275	G1/2	G1/2
40	40/65	390	285	G3/4	G3/4		ZG3/4"
50	50/80	420	295	G3/4	G3/4
65	65/100	450	330	G3/4	G3/4
80	80/125	500	370	G3/4	G3/4
100	100/150	575	415	G3/4	G3/4
125	120/200	650	450	G3/4	G3/4
150	150/200	700	525	G25	G25
200	200/250	890	610	G25	G25

鑄鐵法蘭尺寸（標準JB78）

口徑DN	外徑DN	螺栓孔中心圓直徑	連接凸出部分直徑D2	連接凸出部分高度f	法蘭厚度b	螺栓孔徑和數量Z-∮d
PN=0.1MPa PN=0.25MPa PN=0.6MPa
32	120	90	70	2	16	4-14
40	130	100	80	3	16	4-14
50	140	110	90	3	16	4-14
65	160	130	110	3	16	4-14
80	185	150	125	3	18	4-18
100	205	170	145	3	18	4-18
125	235	200	175	3	20	8-18
150	260	225	200	3	20	8-18
200	315	280	255	3	22	8-18
225	340	305	280	3	22	8-18
250	370	335	310	3	24	12-18
300	435	395	362	4	24	12-23
350	485	445	412	4	26	12-23
400	535	495	462	4	28	16-23
450	590	550	518	4	28	16-23
500	640	600	567	4	30	16-23
600	755	705	670	5	30	20-25
700	860	810	775	5	30	24-25
800	975	920	880	5	30	24-30
900	1075	1020	980	5	30	24-30
1000	1175	1120	1080	5	30	28-30
1200	1375	1320	1280	5	30	32-30
MP=0.1MPa
25	115	85	65	2	16	4-14
32	135	100	78	2	18	4-18
40	145	110	85	3	18	4-18
50	160	125	100	3	20	4-18
65	180	145	120	3	20	4-18
80	195	160	135	3	22	4-18
100	215	180	155	3	22	8-18
125	245	210	185	3	24	8-18
150	280	240	210	3	24	8-23
175	310	270	240	3	26	8-23
200	335	295	265	3	26	8-23
225	365	325	295	3	26	8-23
口徑DN	外徑DN	螺栓孔中心圓直徑	連接凸出部分直徑D2	連接凸出部分高度f	法蘭厚度b	螺栓孔徑和數量Z-∮d
PN=1.0MPa
250	390	350	320	3	28	12-23
300	440	400	368	4	28	12-23
350	500	460	428	4	30	16-23
400	565	515	482	4	32	16-25
450	615	565	532	4	32	20-25
500	670	620	585	4	34	20-25
600	780	725	685	5	36	20-30
700	895	840	800	5	40	24-30
800	1010	950	905	5	44	24-34
900	1110	1050	1005	5	46	28-34
1000	1220	1160	1115	5	50	28-34
1200	1450	1380	1325	5	56	32-41
1400	1675	1590	1525	5	62	36-48
PN=1.6MPa
15	95	65	45	2	14	4-14
20	105	75	55	2	16	4-14
25	115	85	65	2	16	4-14
32	135	100	78	2	18	4-18
40	145	110	85	3	18	4-18
50	160	125	100	3	20	4-18
65	180	145	120	3	20	4-18
80	195	160	135	3	22	8-18
100	215	180	155	3	24	8-18
125	245	210	175	3	26	8-18
150	280	240	210	3	28	8-23
175	310	270	240	3	28	8-23
200	335	295	265	3	30	12-23
225	365	325	295	3	30	12-23
250	405	355	320	3	32	12-25
300	460	410	375	4	34	12-25
350	520	470	43	4	8	16-25
400	580	525	485	4	40	16-30
450	640	585	545	4	44	20-30
500	705	650	608	4	46	20-34
600	840	770	718	5	54	20-41
