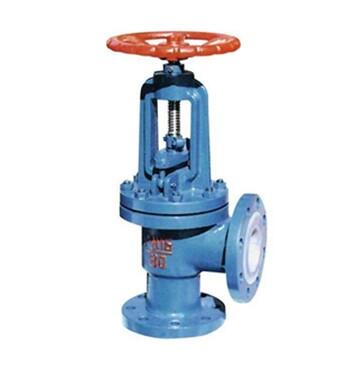

J44F46直角式襯氟截止閥產品簡介：
適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸和各種有機酸、強酸、強氧化劑，啟標角式襯氟截止閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
產品性能參數：
|
型號 |
公稱壓力 |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
工作溫度 |
適用介質 |
|
PN（MPa） |
（℃） |
||||
|
J44F4-10 |
1 |
1.5 |
1.1 |
-20 ~180 |
硫酸、磷酸、硝酸、鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕介質 |
|
J44F4-16 |
1.6 |
2.4 |
1.76 |
-20 ~180 |
|
|
J44F46-10 |
1 |
1.5 |
1.1 |
-20 ~150 |
|
|
J44F46-16 |
1.6 |
2.4 |
1.76 |
-20 ~150 |
產品零部件材料：
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
鑄鋼、不銹鋼 、內襯F4、F46 |
|
閥瓣 |
優碳鋼、不銹鋼 、襯F4、F46 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
PTFE(F4)聚四氯乙烯 |
|
閥桿螺母 |
2HMN58-2-2 |
|
手輪 |
HT200 |
J44F46直角式襯氟截止閥產品外形與結構尺寸：
|
公稱通徑 |
PN1.6(MPa）主要外形尺寸和連接尺寸 |
重量 |
|||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H1 |
H2 |
Kg |
|
15 |
90 |
95 |
65 |
43 |
3 |
14 |
4-φ14 |
100 |
170 |
185 |
7 |
|
20 |
95 |
105 |
75 |
50 |
3 |
14 |
4-φ14 |
100 |
200 |
220 |
8 |
|
25 |
100 |
115 |
85 |
60 |
3 |
16 |
4-φ14 |
120 |
205 |
230 |
9 |
|
32 |
105 |
135 |
100 |
68 |
3 |
18 |
4-φ18 |
140 |
230 |
260 |
10 |
|
40 |
115 |
145 |
110 |
80 |
3 |
18 |
4-φ18 |
160 |
255 |
292 |
14 |
|
50 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
270 |
315 |
17 |
|
65 |
145 |
180 |
145 |
115 |
3.5 |
20 |
4-φ18 |
200 |
335 |
390 |
25 |
|
80 |
155 |
195 |
160 |
130 |
3.5 |
22 |
8-φ18 |
240 |
295 |
465 |
33 |
|
100 |
175 |
215 |
180 |
150 |
4 |
24 |
8-φ18 |
280 |
420 |
506 |
45 |
|
125 |
200 |
245 |
210 |
180 |
4 |
26 |
8-φ18 |
320 |
490 |
600 |
62 |
|
150 |
225 |
280 |
240 |
210 |
4 |
28 |
8-φ23 |
360 |
520 |
670 |
91 |
|
200 |
275 |
335 |
295 |
260 |
5 |
32 |
12-φ18 |
400 |
590 |
740 |
140 |
|
250 |
325 |
405 |
355 |
319 |
5 |
36 |
12-φ26 |
450 |
660 |
840 |
220 |
|
300 |
375 |
460 |
410 |
370 |
6 |
40 |
12-φ26 |
500 |
710 |
900 |
305 |
產品執行標準：
1) 設計規范：GB/T 12233 GB/T 12235
2) 結構長度：GB/T 12221
3) 連接法蘭：JB/T 78 JB/T 79
4) 試驗與檢驗：GB/T 13927
5) 產品標識：GB/T 12220
6) 供貨規范：JB/T 7928
設計特點：
① 與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
② 密封面不易磨損、擦傷，密封性較好、壽命長。
③ 啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
④ 閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
⑤ 截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。
⑥ 可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
⑦ 更換零件襯里材料可適用各種介質。
