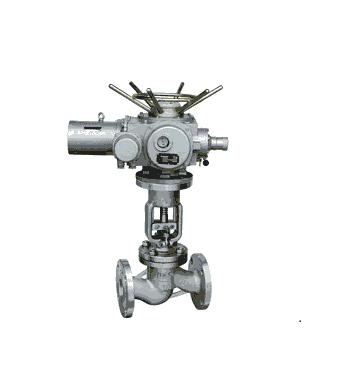

J941H電動法蘭截止閥產品簡介：
適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
產品設計標準：
|
設計與制造 |
GB/T12235 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材 料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB66 |
|
|
標 志 |
GB/T12220 |
|
|
供 貨 |
JB/T7928 |
|
J941H電動法蘭截止閥試驗壓力：
|
公稱壓力PN(MPa) |
實驗壓力(MPa) |
|||
|
殼體 |
密封(液) |
密封(氣) |
上密封 |
|
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4 |
6 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7 |
0.6 |
7 |
|
10 |
15 |
11 |
0.6 |
11 |
|
16 |
24 |
18 |
0.6 |
18 |
產品零部件材料與適用介質和溫度：
|
閥體 |
閥蓋 |
閥瓣 |
密封圈 |
閥桿 |
填料 |
適用介質 |
適用溫度 |
|
(≤℃) |
|||||||
|
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
ZGlCrl8Ni9Ti |
0Crl8Ni9Ti+ |
Stellite6 |
lCrl8Ni9Ti |
PTFE |
硝酸類 |
200 |
|
|
Stellite12 |
|||||||
|
ZGlCrl8Ni2Mo2Ti |
CF8M+ |
lCrl8Ni2Mo2Ti |
lCrl8Ni2Mo2Ti |
PTFE |
磷酸類、 |
200 |
|
|
Stellite12 |
堿類、混酸 |
||||||
|
ZG00Crl7Nil4M02 |
CF3M+ |
Stel1ite6 |
316L |
PTFE |
磷酸類、 |
200 |
|
|
Stellite12 |
尿素、甲銨液 |
||||||
|
ZGlCr5MO |
ZGlCr5MO+ |
Stel1ite6 |
25Cr2Mo1VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|
|
Stellite12 |
|||||||
J941H電動法蘭截止閥產品外形與結構尺寸：
|
公稱壓力 |
公稱通徑 |
標準值 |
參考值 |
||||||||||
|
PN(MPa) |
DN(mm) |
L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
重量(kg) |
|
1.6 |
50 |
230 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
590 |
645 |
48 |
|
65 |
290 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
590 |
690 |
60 |
|
|
80 |
310 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
590 |
715 |
65 |
|
|
100 |
350 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
590 |
770 |
71 |
|
|
125 |
400 |
254 |
210 |
185 |
|
22 |
3 |
|
8-φ18 |
590 |
780 |
119 |
|
|
150 |
480 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
590 |
810 |
210 |
|
|
200 |
600 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
810 |
967 |
320 |
|
|
250 |
622 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
810 |
1143 |
550 |
|
|
300 |
698 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
830 |
1292 |
785 |
|
|
2.5 |
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
590 |
645 |
50 |
|
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
8-φ18 |
590 |
690 |
65 |
|
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
590 |
715 |
67 |
|
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
590 |
770 |
73 |
|
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
590 |
780 |
127 |
|
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
810 |
810 |
215 |
|
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
810 |
967 |
322 |
|
|
250 |
622 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
830 |
1143 |
585 |
|
|
300 |
698 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
830 |
1292 |
795 |
|
|
4 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
590 |
645 |
61 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
590 |
690 |
75 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
590 |
715 |
84 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-φ23 |
590 |
770 |
101 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4.5 |
8-φ25 |
810 |
782 |
207 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-φ25 |
810 |
875 |
226 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-φ30 |
810 |
1160 |
399 |
|
|
6.4 |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ23 |
590 |
710 |
64 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ23 |
590 |
750 |
77 |
|
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
3 |
4 |
8-φ23 |
590 |
785 |
86 |
|
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
3 |
4.5 |
8-φ25 |
810 |
837 |
171 |
|
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
3 |
4.5 |
8-φ30 |
810 |
1031 |
243 |
|
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8-φ34 |
830 |
1066 |
296 |
|
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12-φ34 |
830 |
1213 |
420 |
|
|
10 |
50 |
300 |
195 |
145 |
112 |
88 |
28 |
3 |
4 |
4-φ25 |
590 |
714 |
81 |
|
65 |
340 |
220 |
170 |
138 |
110 |
32 |
3 |
4 |
8-φ25 |
590 |
734 |
102 |
|
|
80 |
380 |
230 |
180 |
148 |
121 |
34 |
3 |
4 |
8-φ30 |
810 |
847 |
175 |
|
|
100 |
430 |
265 |
210 |
172 |
150 |
38 |
3 |
4.5 |
8-φ30 |
810 |
950 |
194 |
|
|
125 |
500 |
310 |
250 |
210 |
176 |
42 |
3 |
4.5 |
8-φ34 |
830 |
1141 |
285 |
|
|
150 |
550 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12-φ34 |
830 |
1240 |
450 |
|
|
200 |
650 |
430 |
360 |
312 |
260 |
54 |
3 |
4.5 |
12-φ4l |
830 |
1425 |
850 |
|
|
16 |
50 |
300 |
215 |
165 |
132 |
88 |
36 |
3 |
4 |
8-φ25 |
590 |
562 |
92 |
|
65 |
340 |
245 |
190 |
152 |
110 |
44 |
3 |
4 |
8-φ30 |
810 |
743 |
165 |
|
|
80 |
380 |
260 |
205 |
168 |
121 |
46 |
3 |
4 |
8-φ30 |
830 |
820 |
216 |
|
|
100 |
430 |
300 |
240 |
200 |
150 |
48 |
3 |
4.5 |
8-φ34 |
830 |
935 |
238 |
|
產品工作原理：
電動截止閥倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。 配有多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。電動截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
設計特點：
1. 選材考究，符合國內、外相關標準，結構合理，造型美觀。
2. 閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3. 閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4. 可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5. 閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6. 倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
7. 配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。
