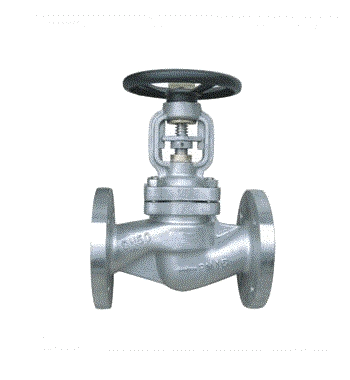

WJ41H不銹鋼波紋管截止閥產品簡介：
不銹鋼波紋管截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
產品執行標準：
|
結構形式 |
BB-BG-OS&Y |
|
驅動方式 |
手動 |
|
電動 |
|
|
設計標準 |
GB12235 |
|
結構長度 |
GB12221 |
|
連接法蘭 |
GB9113、JB/T79、HG20596 |
|
試驗和檢驗 |
JB/T9092、GB/T13927 |
WJ41H不銹鋼波紋管截止閥產品性能參數：
|
公稱壓力 |
殼體試驗壓力 |
密封試驗壓力 |
適用溫度 |
|
（MPa） |
（MPa） |
(MPa) |
(℃) |
|
1.6 |
2.4 |
1.76 |
≤350℃ |
|
2.5 |
3.75 |
2.75 |
|
|
4 |
6 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
產品零部件材料：
|
序號NO. |
名稱part name |
材質material |
|
1 |
閥體body |
SS304、SS316 |
|
2 |
閥瓣disc |
2CR13、SS304、SS316 |
|
3 |
軸銷hinge pin |
SS304、SS316 |
|
4 |
波紋管組件bellows combination |
SS304、SS316L |
|
5 |
閥蓋bonnet |
WCB、SS304、SS316 |
|
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
7 |
壓套gland |
25#、304、316 |
|
8 |
定位片locator |
25#、304、316 |
|
9 |
閥桿螺母stem nut |
銅合金ZQA19-4 |
|
10 |
手輪hand wheel |
碳鋼carbon steel |
|
11 |
并帽cap |
25# |
|
12 |
油杯oil cup |
黃銅brass |
|
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
雙頭螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
墊片gasket |
柔性石墨+不銹鋼 |
|
flexible graphite+stainless steel、PTFE |
||
|
16 |
閥桿stem |
2Cr13、SS304、SS316 |
WJ41H不銹鋼波紋管截止閥產品外形與結構尺寸：
|
型號 |
WJ41-16P |
||||||||||||||
|
壓力等級 |
PN16 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W(手輪直徑) |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
13.5 |
19 |
26 |
36 |
46 |
74 |
102 |
168 |
270 |
420 |
620 |
|
型號 |
WJ41-25P |
||||||||||||||
|
壓力等級 |
PN25 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W(手輪直徑) |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14 |
20 |
27 |
37 |
48 |
77 |
105 |
172 |
3100 |
520 |
690 |
設計特點：
a. 產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
b. 密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
c. 閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
