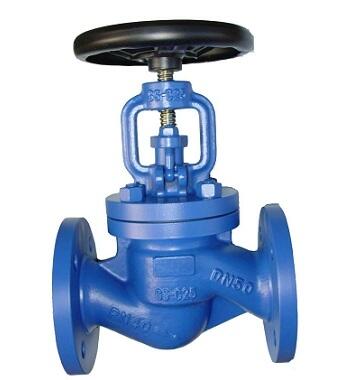

WJ41H導熱油波紋管截止閥產品簡介：
導熱油波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。
廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。
WJ41H導熱油波紋管截止閥產品性能參數和零部件材料：
|
型號 |
WJ41H-16C |
WJ41H-25C |
WJ41W-16P |
WJ41W-25P |
|
|
工作壓力（MPa） |
1.6 |
2.5 |
1.6 |
2.5 |
|
|
適用溫度（℃） |
≤425 |
≤150（保溫夾套） |
|||
|
適用介質 |
無腐蝕性介質 |
腐蝕性介質 |
|||
|
材料 |
閥體、閥蓋、閘板 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
||
|
閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
|||
|
密封面 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
鉻鎳鈦不銹鋼 |
|||
|
填料 |
柔性石墨或夾不銹鋼絲柔性石墨 |
柔性石墨或夾不銹鋼絲柔性石墨 |
|||
|
波紋管 |
奧氏體不銹鋼 |
奧氏體不銹鋼 |
|||
試驗規范：
|
試驗規范（單位MPa) |
||||
|
公稱壓力 |
殼體試驗壓力 |
密封試驗壓力 |
適用溫度 |
適用介質 |
|
1.6 |
2.4 |
1.76 |
﹣20度-350度 |
水/蒸汽/油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4 |
6 |
4.4 |
||
WJ41H導熱油波紋管截止閥產品外形與結構尺寸：
|
壓力等級 |
PN16 |
|||||||||||||
|
pressure |
||||||||||||||
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
|
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
|
重量(kg)Weight |
4 |
4.5 |
5 |
7 |
9 |
12 |
18.5 |
23 |
38.5 |
56 |
75 |
113.5 |
235 |
395 |
|
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
|
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
|
壓力等級 |
PN25 |
|||||||||||||
|
pressure |
||||||||||||||
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
|
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
|
重量(kg)Weight |
4 |
4.5 |
5.5 |
7.5 |
10 |
12.5 |
19 |
24 |
43 |
57 |
79 |
135 |
285 |
415 |
|
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
|
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
|
壓力等級 |
PN40 |
|||||||||||||
|
pressure |
||||||||||||||
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
|
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
|
重量(kg)Weight |
4 |
4.5 |
6 |
8 |
11.5 |
13.5 |
20 |
25 |
45 |
60 |
83 |
158 |
305 |
440 |
|
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
|
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
設計特點：
a. 產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。
b. 密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
c. 閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
產品執行標準：
① 結構形式：BB-BG-0S&Y
② 設計標準：GB12235
③ 結構長度：GB12221
④ 連接法蘭：GB9113、JB/T79、HG20596
⑤ 試驗和檢驗：JB/T9092、GB/T13927
