哪里有銷售SD943H電動伸縮蝶閥的廠家

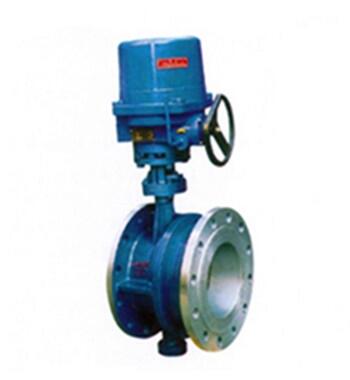

SD943H電動伸縮蝶閥產品簡介：
適用于溫度≤425℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。SD943H電動伸縮蝶閥配用的執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。
設計特點：
1. 密封部位可調節更換、密封性能可靠等特點
2. 設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
3. 伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便；
SD943H電動伸縮蝶閥產品性能參數：
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤425℃ |
|||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等。 |
|||
執行器技術參數：
a. 相對溫度：≤90%(25℃時）
b. 工作制：為短時10分鐘（可訂制30分鐘）。
c. 環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
d. 防護等級：戶外型和防爆型為IP55（可訂制IP67）。
e. 電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
f. 普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
SD943H電動伸縮蝶閥產品零部件材料：
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
閥桿 |
2Cr13、不銹鋼、鉻鉬鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
伸縮管 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、聚四氟、聚內脂、不銹鋼 |
填料 |
柔性石墨 |
SD943H電動伸縮蝶閥產品外形與結構尺寸：
|
DN |
連接尺寸（mm） |
||||||||||||
|
（mm） |
H1 |
H2 |
H3 |
Lmax |
Lmin |
L |
L1 |
L2 |
L3 |
L4 |
D |
D1 |
Z-Фd |
|
50 |
80 |
112 |
248 |
163 |
138 |
151 |
103 |
185 |
103 |
297 |
165 |
125 |
4-18 |
|
65 |
95 |
112 |
248 |
188 |
152 |
170 |
103 |
185 |
103 |
297 |
185 |
145 |
4-18 |
|
80 |
98 |
130 |
248 |
192 |
162 |
177 |
103 |
185 |
103 |
297 |
200 |
160 |
8-18 |
|
100 |
114 |
142 |
248 |
215 |
175 |
205 |
103 |
185 |
103 |
297 |
220 |
180 |
8-18 |
|
125 |
128 |
174 |
248 |
230 |
185 |
215 |
103 |
185 |
103 |
297 |
250 |
210 |
8-18 |
|
150 |
139 |
180 |
333 |
240 |
195 |
225 |
103 |
185 |
103 |
297 |
285 |
240 |
8-22 |
|
200 |
174 |
225 |
333 |
265 |
215 |
245 |
103 |
185 |
103 |
297 |
340 |
295 |
12-22 |
|
250 |
215 |
266 |
342 |
295 |
235 |
260 |
103 |
185 |
103 |
292 |
405 |
355 |
12-26 |
|
300 |
245 |
290 |
342 |
302 |
252 |
282 |
118 |
322 |
118 |
250 |
460 |
410 |
12-26 |
|
350 |
270 |
320 |
342 |
321 |
271 |
301 |
118 |
322 |
118 |
250 |
520 |
470 |
16-26 |
|
400 |
305 |
400 |
342 |
333 |
283 |
313 |
118 |
322 |
118 |
250 |
580 |
525 |
16-30 |
|
450 |
325 |
425 |
342 |
354 |
304 |
334 |
118 |
322 |
118 |
250 |
640 |
585 |
20-30 |
|
500 |
360 |
480 |
342 |
366 |
316 |
346 |
118 |
322 |
118 |
250 |
715 |
650 |
20-33 |
|
600 |
445 |
520 |
415 |
418 |
368 |
398 |
190 |
322 |
155 |
362 |
840 |
770 |
20-36 |
|
700 |
505 |
582 |
415 |
445 |
395 |
425 |
190 |
377 |
155 |
362 |
910 |
840 |
24-36 |
|
800 |
560 |
620 |
365 |
475 |
425 |
455 |
245 |
681 |
190 |
482 |
1025 |
950 |
24-39 |
|
900 |
630 |
715 |
365 |
505 |
455 |
485 |
245 |
766 |
268 |
370 |
1125 |
1050 |
28-39 |
|
1000 |
680 |
760 |
365 |
515 |
465 |
495 |
245 |
766 |
268 |
370 |
1255 |
1170 |
28-42 |
|
1200 |
795 |
905 |
396 |
562 |
512 |
542 |
245 |
879 |
268 |
405 |
1485 |
1390 |
32-48 |
SD943H電動伸縮蝶閥安裝說明：
1) 伸縮管安裝在閥門后。
2) 伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
3) 管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
4) 伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
5) 法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
6) 伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）。
7) 當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
8) 伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通蝶栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）。
9) 本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
