一.結構用途：

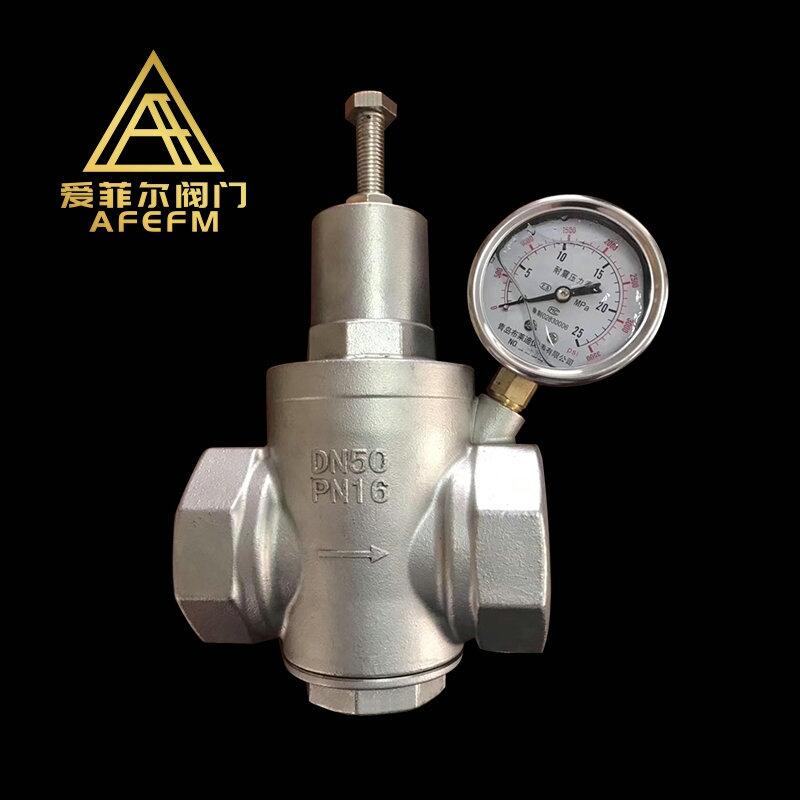

SPY13X-16P活塞式減壓閥 內螺紋絲扣不銹鋼減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可調整后供使壓力分配更加均衡，優化高層建筑給水效益。它的安裝可代替壓力分區或調頻變速供水形式，可減輕低區用水器具壓力負載和節約用水，有效減免閥門因雜物卡阻而故障。
二.產品特點
1.?精確控制動、靜態壓力，不因上游壓力變化而波動。
2.?專利的雙活塞大流量（約常見同類閥門3倍）低流噪。
3.?內部結構緊湊合理，節省大量安裝空間的消耗。
4.?安裝環境要求簡單，壓力調節寬，不用專業人員操作可現場調節最佳供水壓力。
5.?選用不銹鋼材質，高強度且環保。
三.性能規范：
|
使用溫度 |
0→80℃ |
公稱壓力（Mpa） |
1.0 |
1.6 |
|
適用介質 |
水、油品，常溫氣體 |
殼體試驗壓力（Mpa） |
1.5 |
2.4 |
|
壓力規范 |
密封PN=1.76MPa強度PN=2.4MPa |
密封試驗壓力（Mpa） |
1.0 |
1.6 |
|
連接標準 |
英制管螺紋 |
最高進口壓力（Mpa） |
1.0 |
1.6 |
|
可供規格 |
DN15-50 |
出口壓力范圍（Mpa） |
0.12-0.8 |
0.15-1.2 |
四.工作原理
閥門主要由閥座、主閥盤、活塞、上下活塞機構、彈簧等零件組成。Y13X-16P通過調節彈簧壓力直接作用于主副兩個活塞帶動閥盤下移離開閥體直接加工而成的閥座形成水通路,出口壓力則作用于兩個活塞底面形成上浮力帶動閥盤上升與閥座吻合關閉水流，當上浮力超過彈簧設定值（等同水壓力值）時，彈簧被壓縮，閥瓣關閉，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8%）；當下游用水時，出口壓力下降，被壓縮彈簧張力將閥瓣推離閥座，打開減壓閥，自動按消耗量補充。
五.材料：
|
零件名稱 |
閥體閥蓋 |
閥座 |
閥瓣 |
閥桿 |
O型圈 |
密封圈 |
活塞體 |
調節彈簧 |
|
零件材料 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
丁橡膠 |
丁橡膠 |
不繡鋼 |
60Si2Mn |
六．外形尺寸(單位MM)：
|
尺寸\規格 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
整閥高度 |
155 |
155 |
160 |
165 |
175 |
210 |
|
整閥長度 |
70 |
75 |
85 |
90 |
100 |
125 |
七.安裝注意事項：
1.為了操作和維護方便，該閥一般直立安裝在水平管道上。
2.安裝時應注意使管路中介質的流向與閥休上所示箭頭的方向一致。
3.為了防止閥門雜物卡阻，閥門前端應安裝過濾器。
4.不可中斷供應的使用場合應有旁通閥門或采用雙路方式一用一備。
5.首次通水應注意排空管道空氣，避免壓力虛高，以保護壓力表及獲得正確的壓力。?
?
