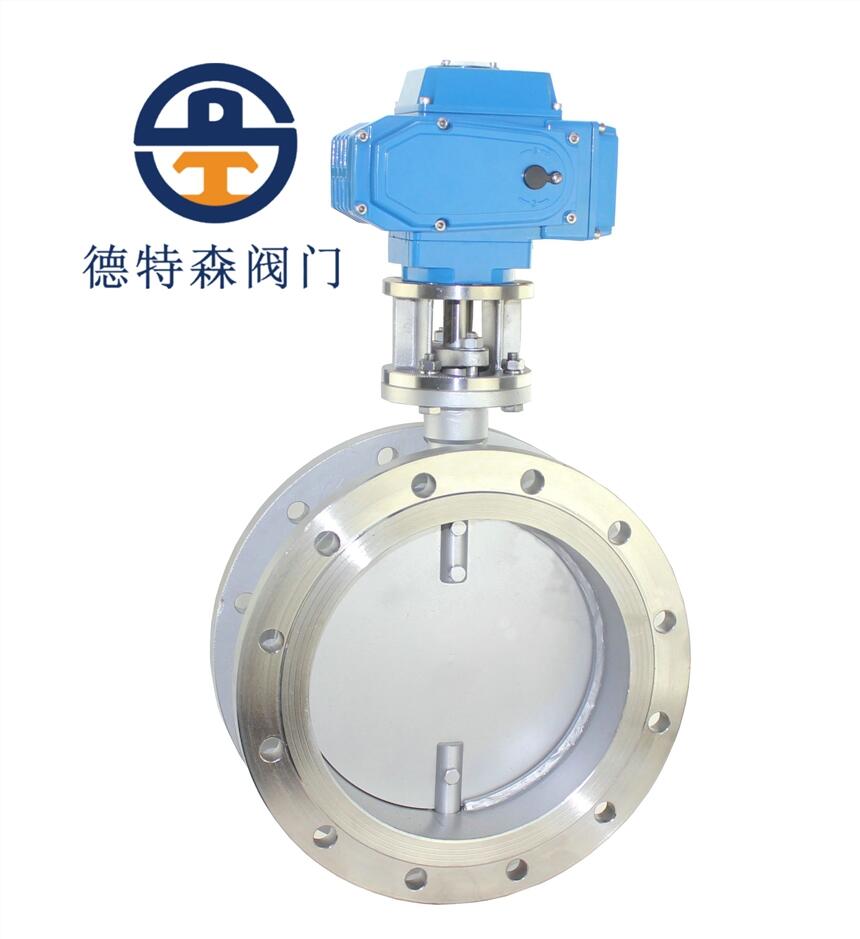

一、D941W電動通風蝶閥產品概述

D941W電動通風蝶閥由角行程電動執行機構和通風蝶閥組成，蝶閥與執行機構的連接采用直連方式，電動執行機構無須配伺服放大器，輸入220VAC電源即可控制運轉。

D941W電動通風蝶閥具有流通能力大，體積小巧，僅相當于同類產品的35%左右；使用方便，采用單相電源，接線簡單，采用獨創的球型凸出結構，使觀察更方便，免加油免點檢、防水防銹、任意角度安裝；保護裝置有雙重限位、過熱保護、過載保護，全行程時間15秒、30秒、45秒、60秒以及帶手動功能；智能數控，內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mADC/1-5VDC)實現閥門開度的智能控制和精確定位，調節精度高等特點，電動執行結構可根據用戶要求配置，主要有智能型、調節型、普通開關式型三種。

二、D941W電動通風蝶閥主要零件部件材料表

序號	零件名稱	材料名稱
1	閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
2	蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
3	密封圈	與閥體相同
4	閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
5	填料	氟塑料、柔性石墨

三、D941W電動通風蝶閥主要電動執行器技術參數表

閥芯轉角		0~70°
作用形式		電開式或電閉式
流量特性		近似等百分比
允許壓差(Mpa)		0.6
性能指標		基本誤差：±2.5%；回差≤±2.0%；死區≤3.0%
電源電壓		AC220V、AC380V、DC24V
調節型	信號范圍	0~10mA、4~20mA、1.5VDC
開關型	電信號	AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號

四、D941W電動通風蝶閥主要外型尺寸表


公稱通徑	公稱壓力PN0.5(0.05MPa）-PN2.5(0.25MPa)尺寸(mm)										重量
DN(mm)	L		H	H0		A	B	D	D1	n-d	(kg)
DN50	108	70			418	250	225	140	110	4-14	42
DN65	112	80			438	250	225	160	130	4-14	53
DN80	114	95			466	250	225	190	150	4-18	62
DN100	127	105			486	250	225	210	170	4-18	81
DN125	140	120			516	325	245	240	200	8-18	90
DN150	140	132			541	325	245	265	225	8-18	100
DN200	152	160			779	325	245	320	280	8-18	110
DN250	165	187			836	363	313	375	335	12-18	145
DN300	178	220			901	363	313	440	395	12-22	160
DN350	190	245			954	363	313	490	445	12-22	215
DN400	216	270			1003	363	313	540	495	16-22	230
DN450	222	297			1058	465	439	595	550	16-22	250
DN500	229	322			1111	546	556	645	600	20-22	260
DN600	267	377			1233	546	556	755	705	20-26	370
DN700	292	430			1338	546	556	860	810	24-26	400
DN800	318	487			1452	546	556	975	920	24-30	560
DN900	330	537			1588	632	706	1075	1020	24-30	800
DN1000	410	587			1689	632	706	1175	1120	28-30	660
DN1200	470	702			1938	632	706	1375	1320	32-30	950
DN1400	530	782			2670	790	1338	1575	1520	36-30	1280
DN1600	600	895			2810	868	1476	1790	1730	40-30	1510
DN1800	670	995			3020	868	1476	1990	1930	44-30	2500
DN2000	760	1095			3220	965	1600	2190	2130	48-30	2900
